在電子設計領域，電源模塊的性能對于整個系統的穩定運行至關重要。本文將詳細解析LP2801B 12V150mA Buck設計的測試報告，涵蓋其規格、原理圖、電路實物圖以及BOM表，旨在為相關設計人員提供參考，以便更好地理解和應用該電源模塊。
LP2801B 12V150mA Buck設計是一款高效、穩定的降壓電源模塊，其主要規格如下：
輸入電壓：90V~265V AC，適用于廣泛的輸入電壓范圍，能夠滿足不同地區的電網要求。
輸入頻率：47Hz~63Hz，覆蓋了常見的50Hz和60Hz電網頻率。
無負載輸入功率：在230VAC輸入下，無負載輸入功率小于100mW，表現出良好的節能特性。
輸出電壓：11.4V~12.6V，能夠在不同負載條件下保持穩定的輸出電壓。
輸出電流：150mA，為負載設備提供穩定的電源支持。
輸出紋波電壓：小于150mVP-P，在25℃環境溫度下，紋波電壓控制在較低水平，確保電源質量。
連續輸出功率：1.8W，滿足一般小型設備的功率需求。
過流保護：當輸出電流超過220mA時，自動重啟保護，有效防止因過流導致的損壞。
效率：在115VAC輸入下，效率達到70%，表現出較高的能量轉換效率。
電磁干擾：符合CISPR14/EN55014B標準，確保在使用過程中不會對周邊設備產生電磁干擾。
安全性：符合IEC60335標準，保障用戶使用安全。
工作環境溫度：0℃~40℃，適用于常見的室內外環境。

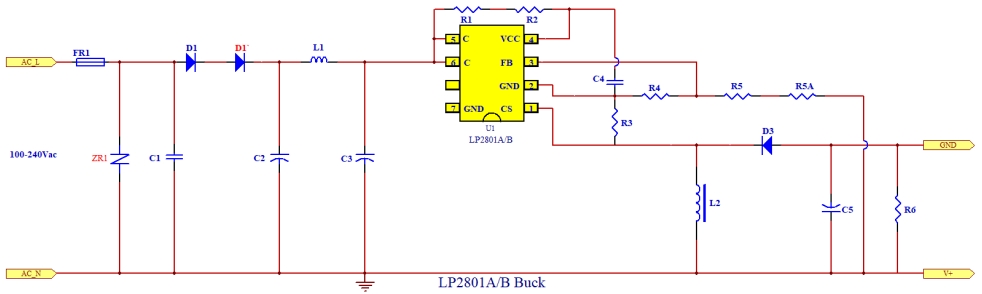

LP2801B 12V150mA Buck設計的原理圖是整個電源模塊設計的核心。其電路結構主要包括以下幾個部分：
輸入整流濾波電路：通過橋式整流器將交流輸入轉換為直流，并利用大容量電解電容進行濾波，為后續電路提供穩定的直流輸入。
控制芯片：采用LP2801B集成貼片IC作為核心控制芯片，該芯片具備高集成度和良好的控制性能，能夠實現精確的電壓和電流控制。
功率開關電路：由功率MOSFET和相關驅動電路組成，根據控制芯片的指令，實現對輸出電壓的調節。
輸出濾波電路：通過電感和電容組成的濾波網絡，進一步降低輸出紋波，提高電源質量。
保護電路：包括過流保護、過壓保護等，確保電源模塊在異常情況下能夠安全工作。
電路實物圖是將原理圖轉化為實際可操作的電路板的重要依據。LP2801B 12V150mA Buck設計的電路實物圖展示了其緊湊的布局和合理的元件分布。從實物圖中可以看到：
元件布局：元件排列整齊，便于焊接和維修。關鍵元件如控制芯片、功率MOSFET等均位于電路板的合適位置，以確保良好的散熱和電氣性能。
走線設計：走線簡潔明了，盡量減少信號干擾。電源線和地線采用較粗的線寬，以降低線路阻抗，提高電源傳輸效率。
散熱設計：在功率元件附近設計有適當的散熱措施，如散熱孔或散熱片，以保證電路在高功率輸出時的穩定性。

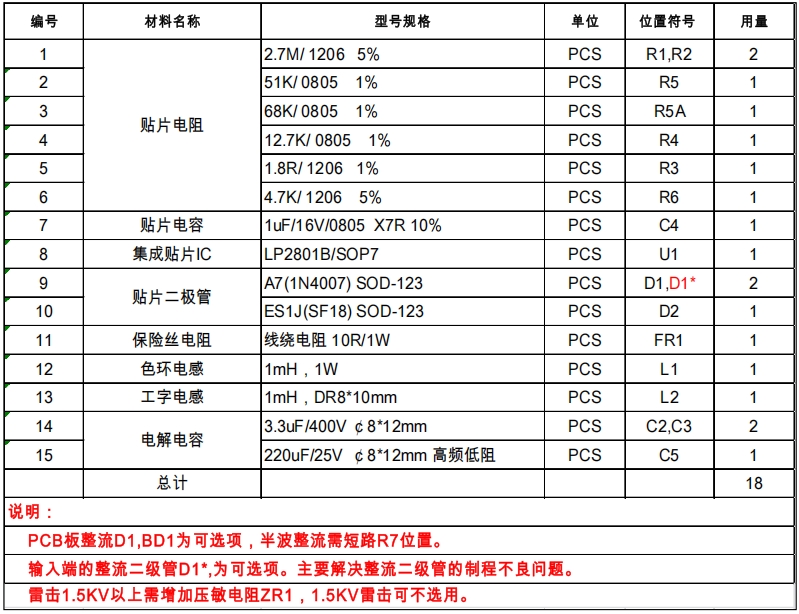

BOM表（物料清單）是實現LP2801B 12V150mA Buck設計的關鍵文件，它詳細列出了電路中所需的所有元件及其規格。以下是該設計的BOM表內容：
貼片電阻：包括2.7MΩ、51KΩ、68KΩ、12.7KΩ、1.8Ω、4.7KΩ等不同阻值的貼片電阻，用于電路中的分壓、限流等功能。
貼片電容：如1uF/16V的X7R電容，用于高頻濾波和穩定電壓。
集成貼片IC：LP2801B/SOP7，作為核心控制芯片，實現電源模塊的控制功能。
貼片二極管：如A7(1N4007)、ES1J(SF18)等，用于整流和保護電路。
保險絲電阻：線繞電阻10Ω/1W，用于過流保護。
色環電感：1mH，1W的色環電感，用于輸出濾波。
工字電感：1mH，DR8*10mm的工字電感，用于輸入濾波。
電解電容：3.3uF/400V、220uF/25V等不同規格的電解電容，用于濾波和儲能。
通過以上規格、原理圖、電路實物圖以及BOM表的詳細解析，我們可以全面了解LP2801B 12V150mA Buck設計的特點和優勢。該電源模塊憑借其高效、穩定、節能的特性，適用于多種小型電子設備，能夠為設備的穩定運行提供可靠的電源支持。
