在現代電子設計中，離線式功率開關作為電源轉換的關鍵組件，其性能和穩定性對整個系統的運行至關重要。FT8440A與FT8440AB作為輝芒微推出的高精度、高效率、低成本離線式功率開關，憑借其集成的高壓啟動電路、高壓功率開關以及多種保護功能，成為眾多設計工程師的理想選擇。本文將深入探討FT8440A與FT8440AB的型號定義、管腳功能以及PCB布局注意事項，旨在為電子設計工程師提供詳盡的應用指南。

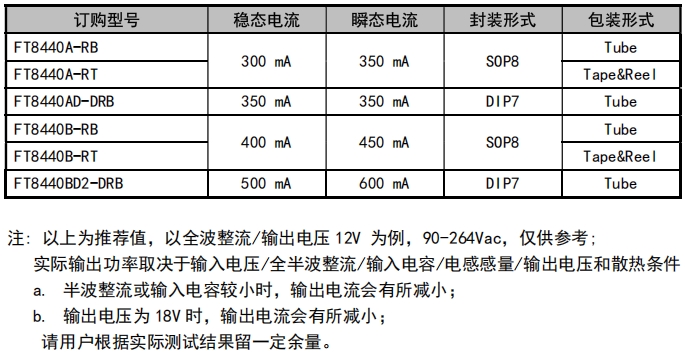

FT8440A與FT8440AB系列提供了多種型號選擇，以滿足不同應用場景的需求。這些型號主要根據穩態電流、瞬態電流、封裝形式以及包裝形式進行區分。以下是詳細的型號定義與訂購信息：
這些型號的穩態電流和瞬態電流參數確保了在不同負載條件下的穩定運行，而SOP8和DIP7封裝形式則提供了靈活的PCB設計選擇。設計工程師可以根據具體的應用需求和PCB布局要求，選擇合適的封裝形式和包裝方式。

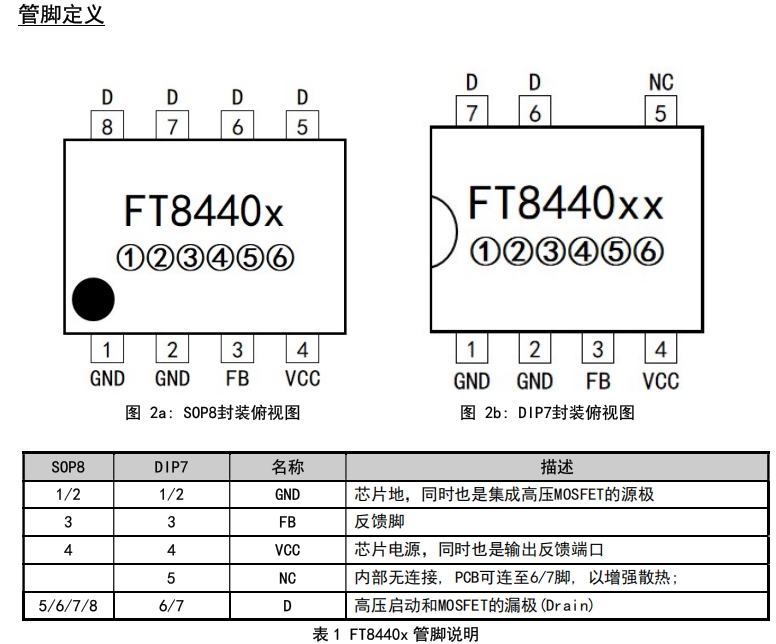

了解管腳功能是正確使用FT8440A系列與FT8440B系列的基礎。以下是兩種封裝形式的管腳定義：
| 管腳編號 | 名稱 | 功能描述 |
|---|---|---|
| 1/2 | GND | 芯片地，同時也是集成高壓MOSFET的源極 |
| 3 | FB | 反饋腳，用于設定輸出電壓 |
| 4 | VCC | 芯片電源，同時也是輸出反饋端口 |
| 5 | NC | 內部無連接，PCB可連至6/7腳，以增強散熱 |
| 6/7/8 | D | 高壓啟動和MOSFET的漏極 |
| 管腳編號 | 名稱 | 功能描述 |
|---|---|---|
| 1/2 | GND | 芯片地，同時也是集成高壓MOSFET的源極 |
| 3 | FB | 反饋腳，用于設定輸出電壓 |
| 4 | VCC | 芯片電源，同時也是輸出反饋端口 |
| 5 | NC | 內部無連接，PCB可連至6/7腳，以增強散熱 |
| 6/7 | D | 高壓啟動和MOSFET的漏極 |
良好的PCB布局不僅能夠確保FT8440A與FT8440AB的穩定運行，還能提高系統的EMI性能和散熱效果。以下是PCB布局的關鍵注意事項：
功率環路是PCB設計中的關鍵部分，其設計直接影響到電源模塊的效率和穩定性。功率環路包括電感充電環路和電感放電環路。在設計時，應盡量縮短功率環路的連線長度，減小環路面積，以降低寄生電感和電容的影響。同時，功率環路的走線應盡量粗，以降低線路電阻，減少功率損耗。例如，電感充電環路由輸入電容正極、IC的Drain腳、IC的GND腳、功率電感、輸出電容和輸入電容負極組成；電感放電環路由功率電感、輸出電容和續流二極管組成。
反饋環路的穩定性對輸出電壓的精度至關重要。反饋環路應盡量放在主功率回路的外面，縮短反饋環路的走線長度，避免從功率器件底部穿過，以減少高頻雜波的干擾。反饋環路的輸出電壓取樣點應放在輸出電容正極，FB采樣電阻和濾波電容應盡量靠近IC，遠離功率電感。此外，反饋環路的地應與IC GND單點連接，避免與功率地共線，以減少地線噪聲的干擾。
電磁干擾（EMI）是電源模塊設計中需要重點關注的問題。為了提高EMI性能，應盡量使L/N線及EMI π型濾波器遠離功率電感。合理布局EMI濾波元件，可以有效減少高頻干擾信號的傳播，提高系統的抗干擾能力。
散熱設計對于確保芯片在高功率運行時的穩定性至關重要。適當增加IC Drain腳的銅箔面積，可以有效提高IC的散熱性能。在設計PCB時，應考慮芯片的散熱需求，合理布局散熱路徑，確保芯片在高功率運行時不會因過熱而損壞。
