在現代電源設計中，同步整流技術已成為提高轉換效率的關鍵手段之一。FT8371系列作為一款高性能次邊同步整流驅動器，憑借其集成的同步整流MOS管和優化的電路設計，為DCM（不連續導通模式）和QR（準諧振）模式的反激轉換器提供了高效的解決方案。本文將詳細介紹FT8371系列的全型號、訂購信息命名規則、典型應用電路以及管腳定義。
FT8371系列全型號概述
FT8371系列是專為DCM和QR模式反激轉換器設計的高性能次邊同步整流驅動器。該系列芯片通過集成同步整流MOS管，大幅減少了次邊整流的功率損耗，從而顯著提高了系統效率。FT8371系列的主要型號包括FT8371A、FT8371B和FT8371C，它們的區別主要在于推薦的最大輸出功率。
型號對比
| 型號 | 推薦最大輸出功率 | 封裝形式 | 訂購代碼（Tube） | 訂購代碼（T&R） |
|---|
| FT8371A | 10W (5V2.0A) | SOP8 | FT8371A-RB | FT8371A-RT |
| FT8371B | 13W (5V2.6A) | SOP8 | FT8371B-RB | FT8371B-RT |
| FT8371C | 16W (5V3.2A) | SOP8 | FT8371C-RB | FT8371C-RT |
特性
支持DCM和QR模式：適用于多種反激轉換器拓撲。
集成同步整流MOS管：減少外圍元件數量，降低設計復雜度。
快速欠壓檢測：配合FT8393x系列原邊控制器，可實現優越的動態響應。
高效率：通過優化的同步整流設計，顯著降低次邊功率損耗。
小封裝：采用SOP8封裝，適合緊湊型設計。

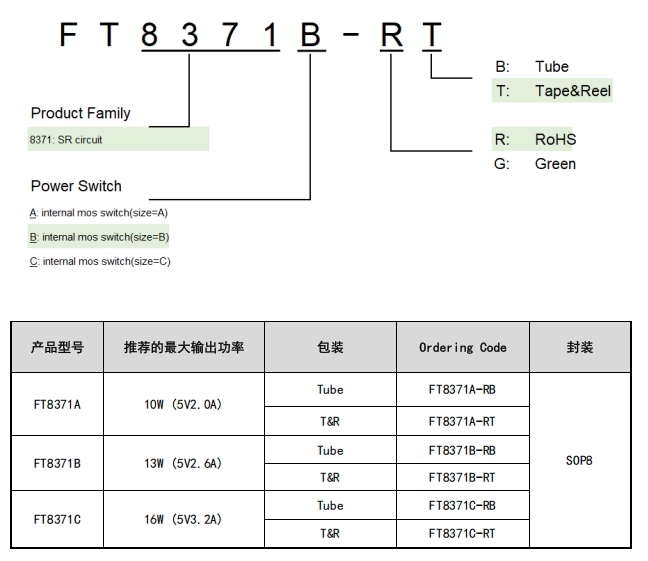

訂購信息命名規則
FT8371系列的訂購信息遵循特定的命名規則，以幫助用戶快速識別產品的型號、封裝形式和包裝類型。以下是命名規則的詳細解析：
型號命名
FT8371A：適用于最大輸出功率為10W（5V2.0A）的應用。
FT8371B：適用于最大輸出功率為13W（5V2.6A）的應用。
FT8371C：適用于最大輸出功率為16W（5V3.2A）的應用。
封裝形式
包裝類型
Tube：管狀包裝，適用于散裝運輸。
T&R：卷帶包裝，適用于自動化貼片生產。
示例
典型應用電路

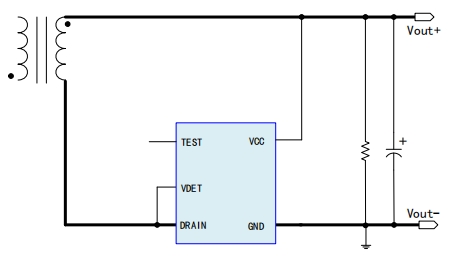

FT8371系列的典型應用電路如下圖所示。該電路展示了如何將FT8371系列芯片集成到反激轉換器中，以實現高效的次邊同步整流。
電路解析
管腳定義
FT8371系列采用SOP8封裝，其管腳定義如下表所示：
管腳功能詳解
TEST（管腳1）：用于芯片內部測試，實際應用中無需連接。
VDET（管腳2）：用于檢測輸出電壓，當輸出電壓低于設定值時，發送信號提醒原邊控制器。
NC（管腳3）：未連接，無功能。
VCC（管腳4）：為芯片提供工作電壓，確保芯片正常運行。
GND（管腳5、6）：芯片地，連接同步整流MOS管的源極，提供參考電位。
DRAIN（管腳7、8）：連接同步整流MOS管的漏極，用于高頻開關操作。
應用場景
FT8371系列適用于多種需要高效電源轉換的場景，包括但不限于：
總結
FT8371系列是一款高性能次邊同步整流驅動器，通過集成同步整流MOS管，顯著提高了反激轉換器的效率。其簡單的設計、高效的性能和靈活的封裝形式使其成為理想的電源解決方案。通過本文的介紹，讀者可以快速了解FT8371系列的全型號、訂購信息命名規則、典型應用電路和管腳定義，從而更好地將其應用于實際設計中。
