在24W以下的電源市場中，傳統的MOS管方案和其他BJT（雙極型晶體管）方案面臨著成本和性能的雙重挑戰。芯茂微推出新型的自供電BJT方案——LP3718CDL，這一方案以其高耐壓、高性能、高集成度的特點，有望全面替代傳統MOS和其他BJT方案。

傳統方案的局限性

在適配器市場中，18W、24W的適配器電源大多采用外掛MOS管或內置合封MOS管方案。雖然這種方案在穩定性方面表現較好，但其成本較高，且MOS管的耐壓能力遠不及BJT。此外，這種方案還限制了產品的整體尺寸，不利于小型化和便攜化的發展。

新型自供電BJT方案的優勢

為了降低成本和縮小產品尺寸，國內電源管理芯片廠商推出了使用BJT的方案。這種方案相對于傳統MOS管方案有了很大優勢，不僅縮小了產品尺寸，也大大降低了方案成本。盡管在穩定性方面稍有降低，但對于需要控制成本的下游廠商來說，也是一個不錯的替代選擇。

芯茂微推出的LP3718CDL新型自供電BJT方案，集自供電、內置BJT于一體，具有高耐壓、高性能、高集成度的特點。與舊版BJT方案相比，LP3718CDL不僅進一步縮小了方案產品的外觀尺寸，集成了PCBA外圍電路，也極大地降低了方案的整體成本。其穩定性能與MOS管方案持平，且因?yàn)楦吣蛪骸?yōu)化EMI、噪音等專項優化，其性能測試上更優于舊版BJT管方案與傳統MOS管方案。

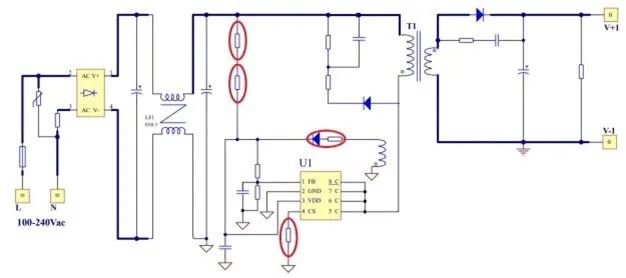

LP3718CDL電路原理圖VS其他方案原理圖

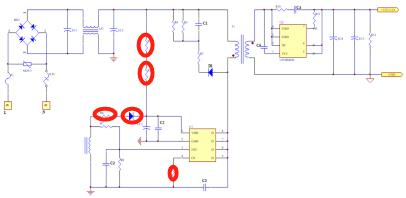

其他方案原理圖

LP3718CDL方案的成本效益

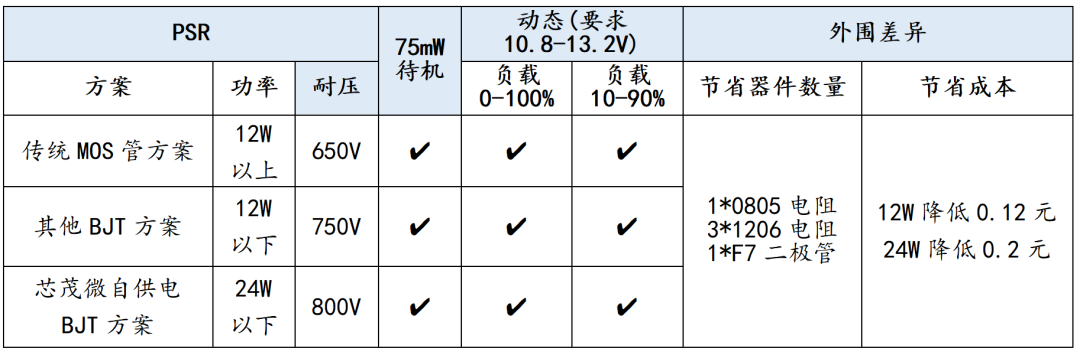

從成本角度來看，LP3718CDL方案在同樣過認證方案產品的情況下，共計節省外圍電子元器件數量達到了五個。新型自供電方案在成本上和傳統MOS對比，不僅外圍成本下降0.12~0.2元，芯片本身成本也下降了0.2~0.3元。以常用生產計量單位1KK（一百萬）套計算，單個成品綜合降低成本約0.4元，總體成本將下降40萬元。

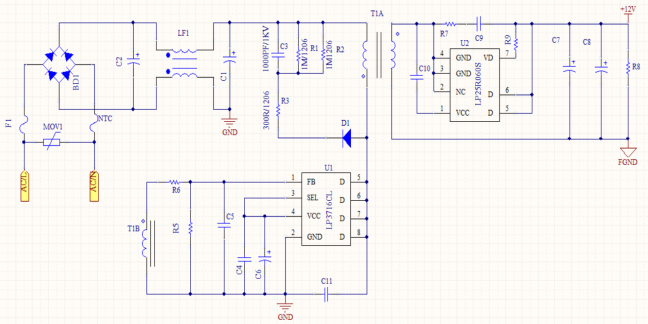

芯茂微18W方案原理圖LP3716CDH+LP25R060S對比其他方案

其他方案原理圖：

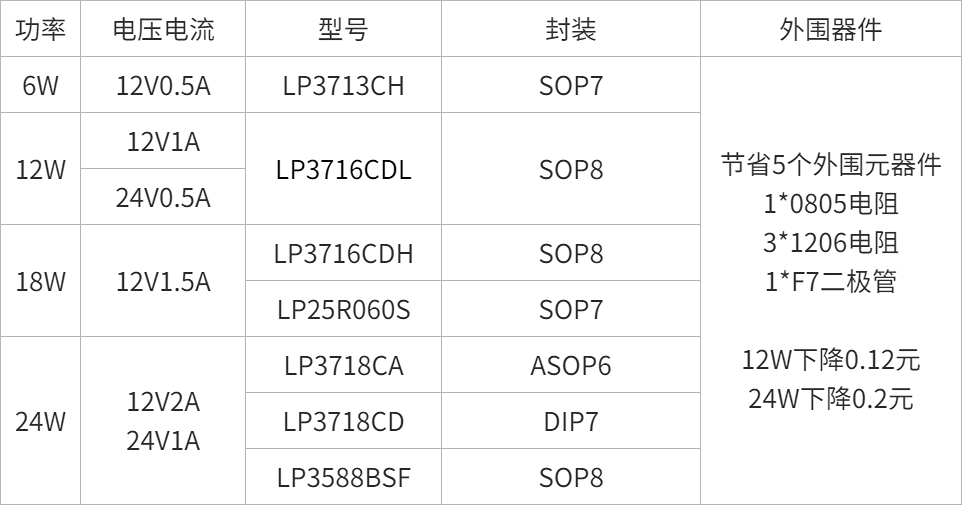

下面附上芯茂微新型自供電BJT方案產品型號列表：

應用范圍廣泛

LP3718CDL方案的應用范圍非常廣泛，包括機頂盒、光貓、路由器等網通類產品；智能調光、藍牙音箱等智能家居類產品；攝像頭等安防類產品；手電鉆、電動螺絲刀等電動工具類產品。這一方案的推出，無疑為這些領域帶來了新的技術革新和成本優勢。

結論

LP3718CDL新型自供電BJT方案，以其卓越的性能和成本效益，有望在24W以下的電源市場中全面替代傳統MOS和其他BJT方案。這一技術革新不僅為相關應用廠商帶來了巨大的成本下降空間，也為電源適配器市場的發展注入了新的活力。
