傳統的阻容降壓方案雖然成本較低，但存在諸多局限性，如輸出電壓不穩定、效率低下、安全性差等問題。芯朋微推出的AP8505芯片，為非隔離無線門鈴和電飯鍋等設備的5V供電提供了一種高效、可靠的替代方案。

AP8505芯片概述

AP8505是一款高性能的電源管理芯片，內置730V MOSFET，采用PFM（脈沖頻率調制）控制方式，能夠提供穩定的5V輸出電壓。該芯片具有多種保護功能，包括過流保護（OCP）、欠壓鎖定（UVLO）和過溫保護（OTP），確保電源系統在各種工況下的安全穩定運行。

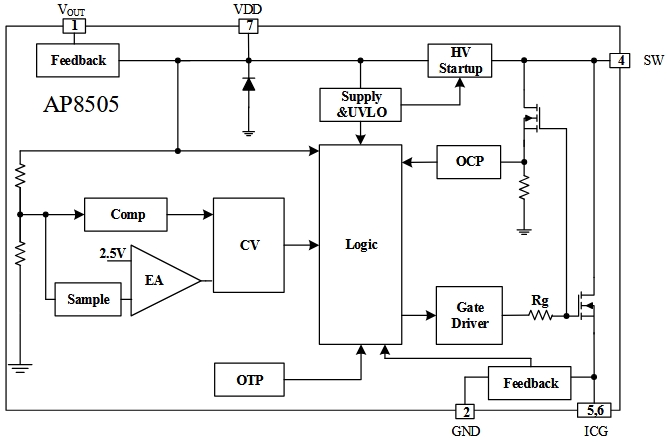

AP8505芯片內部框圖

方案優勢

    高效率與穩定性：AP8505芯片的PFM控制方式能夠在不同負載條件下自動調整工作頻率，有效提高電源轉換效率，減少能量損耗。與傳統的阻容降壓方案相比，AP8505能夠提供更穩定的輸出電壓，避免因輸入電壓波動或負載變化導致的電壓不穩定問題。

    安全性提升：阻容降壓方案由于其非隔離特性，存在一定的安全隱患。AP8505芯片內置多重保護功能，能夠在異常情況下迅速切斷電源，保護設備和用戶安全。例如，當輸出電流超過設定值時，過流保護功能會立即啟動，防止設備因過流而損壞。

    簡化設計與降低成本：AP8505芯片集成了高壓MOSFET和多種保護電路，大大簡化了電源設計，減少了外圍元件數量，降低了生產成本。同時，由于芯片的高集成度，也減少了生產過程中的組裝時間和人工成本。

    良好的EMI性能：AP8505芯片在設計時充分考慮了電磁兼容性（EMI），能夠有效降低電源在工作過程中產生的電磁干擾，滿足相關標準要求，減少對無線通信等敏感設備的干擾。

典型應用電路

AP8505芯片的典型應用電路如下圖所示。該電路結構簡單，外圍元件少，易于設計和生產。

電路中，芯片的VDD腳通過限流電阻連接到輸入電源，為芯片提供工作電壓；SW腳連接電感和輸出電容，形成降壓或升降壓拓?fù)浣Y(jié)構，實現5V穩定輸出；ICG腳用于電流檢測，實現過流保護功能；FB腳接收輸出電壓反饋信號，用于恒壓控制。

功率與封裝

AP8505芯片在85-265VAC輸入電壓范圍內，能夠提供1W（5V/200mA）至1.25W（5V/250mA）的輸出功率，滿足無線門鈴和電飯鍋等設備的供電需求。芯片提供SOP7和DIP7兩種封裝形式，方便不同應用場景的選擇。封裝尺寸小巧，便于在緊湊的設備內部進行安裝和散熱設計。

市場前景與應用拓展

隨著人們對電子設備性能和安全性要求的不斷提高，AP8505芯片憑借其高效、安全、低成本的優勢，在無線門鈴、電飯鍋等家電領域具有廣闊的應用前景。此外，該芯片還可以拓展應用于其他需要5V供電的小型電子設備，如智能插座、LED照明等，為更多設備提供穩定可靠的電源解決方案。

總之，AP8505芯片為非隔離無線門鈴和電飯鍋等設備的5V供電提供了一種創新的替代方案，有效解決了傳統阻容降壓方案的諸多問題，助力電子設備實現更高效的能源利用和更優質的使用體驗。
