在現代電力電子領域，高效的電源管理芯片是實現可靠電力轉換的關鍵。LP8728AD作為一款24W副邊反饋隔離型PWM控制器，憑借其卓越的性能和廣泛的應用場景，逐漸成為市場上的熱門選擇。本文將深入探討LP8728AD的管腳定義、典型應用以及內部框架圖，旨在為工程師和研究人員提供全面的參考。
在 20W-30W適配器、充電器、輔助電源等場合，工程師最頭疼的往往只有兩件事：
要滿足CoC V5 Tier-2 或DoE VI能效，待機空載功耗要壓到75mW以下；
要過 EMI 還要省元件，最好能把光耦、431、RCD 吸收、頻率抖動線路統統“卷”進去。
LP8728AD把這兩件事做到了極致：
集成 650V MOSFET，1.6 Ω導通阻抗，省掉外掛功率管；
1 μA 超低啟動電流，可把啟動電阻提高到 MΩ 級，空載待機 <50 mW；
峰值電流 + 頻率折返 + 打嗝三級控制，輕松滿足10%-100%負載平均效率要求；
2 ms 周期抖頻，±8 kHz掃描，傳導余量一次性過。

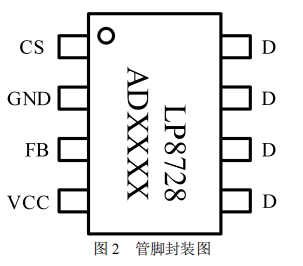

LP8728AD采用DIP8封裝，其管腳定義如下：
| 引腳 | 符號 | 功能速寫 |
|---|---|---|
| 1 | CS | 原邊電流檢測，外接 1-2 顆貼片電阻即可設定 OCP 點 |
| 2 | GND | 芯片地，與母線電容負端最短距離連接 |
| 3 | FB | 光耦反饋腳，兼作頻率折返與打嗝模式判斷 |
| 4 | VCC | 芯片供電腳，推薦 10-22 μF 貼片電容緊靠 GND |
| 5-8 | D | 內置 MOSFET 漏極，四腳并聯可加大銅皮散熱 |

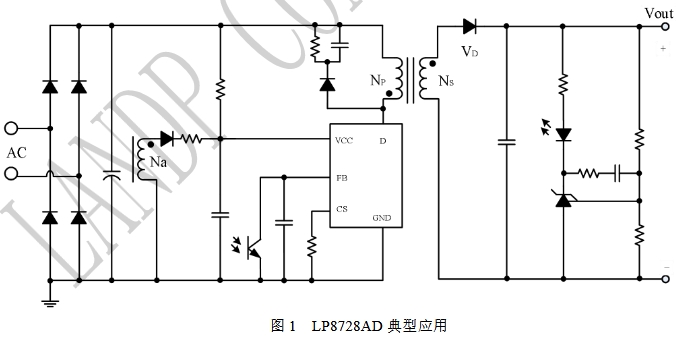

LP8728AD的典型應用電路如下圖所示。在該電路中，AC輸入電壓通過變壓器的原邊繞組連接到D引腳，CS引腳用于檢測開關電流，FB引腳通過光耦接收副邊反饋信號，VCC引腳為芯片提供電源。
在工作過程中，當VCC電壓達到啟動閾值時，芯片開始輸出PWM脈沖，控制內置功率管的開關動作，從而實現能量從原邊向副邊的傳遞。通過光耦反饋機制，副邊輸出電壓的變化會調節FB引腳的電壓，進而調整PWM脈沖的占空比，實現穩定的輸出電壓。
LP8728AD在PWM工作狀態下，采用峰值電流控制模式。在中載以下時，系統會降低工作頻率以提升平均效率；在輕載或空載時，系統進入打嗝模式，進一步降低開關頻率，減少待機功耗。
此外，LP8728AD還具備特有的OCP補償技術，能夠實現不隨輸入電壓變化的恒定輸出功率。通過頻率抖動技術，該芯片還能有效改善EMI指標，降低電磁干擾。

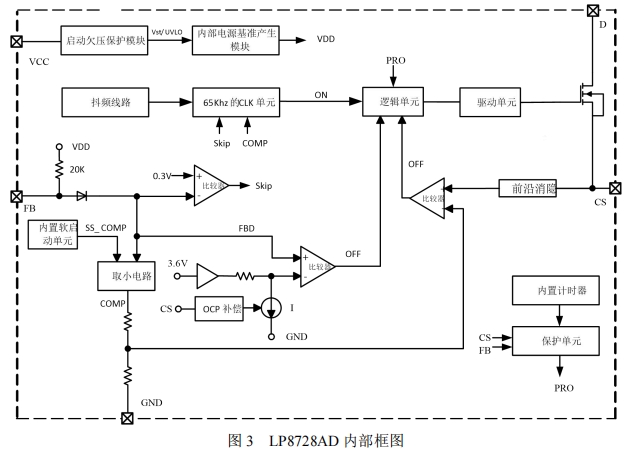

LP8728AD的內部框架圖如下所示所示。其內部結構主要包括以下幾個關鍵模塊：
啟動欠壓保護模塊：負責監測VCC電壓，當VCC低于欠壓閾值時，芯片停止工作，以保護電路免受低電壓損壞。
抖頻線路：通過頻率抖動技術改善EMI性能，降低電磁干擾。
內置軟啟模塊：在啟動階段逐周期增加VCS保護閾值，避免變壓器飽和和降低副邊二極管應力。
峰值電流控制模塊：通過CS引腳檢測開關電流，實現精確的電流模式控制。
保護單元：包括VCC過壓保護、CS電阻短路保護、輸出過載保護等多種保護功能，確保系統在異常工況下的安全運行。
LP8728AD在設計上充分考慮了電源轉換的效率和可靠性。其低啟動電流和待機電流設計，有助于降低系統的待機功耗，滿足節能要求。同時，通過多重保護功能，如VCC欠壓保護、過壓保護、輸出過載保護等，確保了系統在各種工況下的穩定運行。
此外，LP8728AD的頻率抖動技術和斜坡補償技術，有效改善了系統的EMI性能和穩定性，使其在復雜的電磁環境中也能保持良好的工作狀態。
LP8728AD作為一款24W副邊反饋隔離型PWM控制器，憑借其精確的管腳定義、高效的典型應用設計以及強大的內部功能模塊，為電源轉換領域提供了一個可靠的解決方案。LP8728AD把“高壓MOSFET + 峰值電流控制 + 頻率折返 + 抖頻EMI + 全面保護”塞進了一顆8腳芯片里，讓24W以內的反激電源第一次真正做到了“外圍極簡、性能不妥協”。如果你正在做12V2A、15V1.5A、20V1.2A 等適配器或USB PD 輔助電源，LP8728AD值得放進BOM試產一次——也許，你會有驚喜。
