同步整流技術作為提升開關電源效率的關鍵手段，其核心部件——同步整流芯片的重要性不言而喻。芯茂微推出的LP10R060SD，就是這樣一款高性能的開關電源同步整流芯片，它憑借其卓越的技術規格、靈活的封裝形式以及廣泛的應用場景，成為眾多電源設計工程師的首選。
LP10R060SD是一款專為開關電源設計的高性能同步整流芯片，其核心優勢在于能夠顯著提升電源轉換效率，同時保證系統的穩定性和可靠性。以下是該芯片的關鍵技術規格：
VCC工作電壓：4.8V至5.4V，確保芯片在標準電源電壓范圍內穩定工作。
VCC啟動電壓：3.3V至3.8V，低啟動電壓設計使得芯片能夠快速響應系統上電。
VCC欠壓保護閾值：2.0V至2.6V，有效防止芯片在低電壓下工作，避免損壞。
VCC鉗位電壓：5.5V至6.2V，防止VCC電壓過高損壞芯片。
整流管開通電壓閾值：-0.25V至-0.15V，精準控制同步整流管的開通。
整流管關斷閾值：-8mV至-2mV，確保同步整流管在合適的時間關斷，避免誤動作。
功率管導通阻抗：10mΩ至12mΩ（@VGS=6.5V, IDS=0.1A），低導通阻抗設計降低功率損耗。
內置功率管擊穿電壓：60V，滿足大多數開關電源的應用需求。
支持DCM（不連續導通模式）和CCM（連續導通模式）：兩種工作模式的兼容性使得LP10R060SD能夠適應不同的電源設計需求。
專利的整流管開通判定技術：通過檢測漏極D與GND之間的電壓下降閾值和下降速率，準確判斷同步整流管的開啟，有效避免因激磁振蕩引起的誤開通。
極快的關斷速度：在CCM工作條件下，快速關斷能夠顯著降低因關斷延遲造成的效率損失。
VCC欠壓保護：防止芯片在低電壓下工作，避免損壞。
過壓鉗位：保護芯片免受過高電壓的沖擊。
驅動腳去干擾技術：提高系統的抗干擾能力，確保同步整流管的穩定工作。
LP10R060SD采用SOP7L封裝形式，這種封裝形式具有良好的散熱性能和較小的占板面積，適合緊湊型電源設計。以下是其管腳定義及電氣連接說明：
| 管腳號 | 管腳名稱 | 功能描述 |
|---|---|---|
| 1 | VCC | 芯片電源，為芯片內部電路提供電源 |
| 2 | GND | 地線，提供參考電位 |
| 3 | D | 漏極，連接同步整流管的漏極 |
| 4 | S | 源極，連接同步整流管的源極 |
| 5 | NC | 未連接，無電氣功能 |
| 6 | NC | 未連接，無電氣功能 |
| 7 | NC | 未連接，無電氣功能 |
VCC與GND：確保VCC與GND之間有良好的電氣連接，建議在VCC與GND之間放置一個旁路電容，以濾除電源噪聲。
D與S：D腳連接同步整流管的漏極，S腳連接同步整流管的源極。在實際應用中，D與S之間的電壓變化是芯片判斷同步整流管開通和關斷的關鍵信號。
未連接管腳：NC腳未連接，可根據PCB設計需要進行處理，但不建議連接到其他電氣信號。

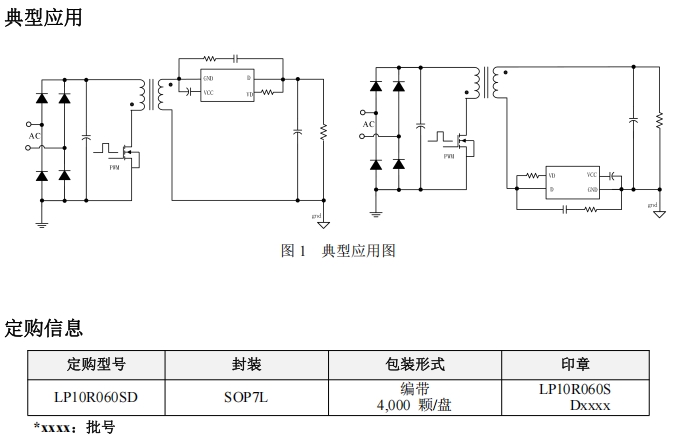

LP10R060SD廣泛應用于開關電源的同步整流環節，尤其適用于充電器、適配器以及反激式控制器等應用場景。以下是其典型應用圖及應用信息說明：
在典型應
用中，LP10R060SD與開關電源的原邊控制器協同工作，通過檢測漏極D與GND之間的電壓變化，控制同步整流管的開通和關斷，實現高效的功率轉換。
啟動過程：當系統上電后，通過內置MOS的體二極管對輸出電容充電，輸出電壓上升。當VCC電壓達到啟動閾值時，芯片內部控制電路開始工作，同步整流管正常導通。
同步整流管導通：在DCM工作模式下，LP10R060SD通過檢測漏極D與GND之間的電壓下降閾值和下降速率，準確判斷同步整流管的開啟條件。
同步整流管關斷：為了避免因激磁振蕩引起的誤關斷，LP10R060SD設置了比較器屏蔽時間和關斷閾值，確保同步整流管在合適的時間關斷。
保護功能：LP10R060SD集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾等技術，確保芯片在各種工作條件下都能穩定運行。
在設計LP10R060SD的PCB時，需要遵循以下指南以確保最佳性能：
主功率回路走線：主功率回路走線要短而粗，以降低線路電阻，減少功率損耗。
VCC旁路電容：VCC的旁路電容需要緊靠芯片VCC管腳和GND管腳放置，以減少電源噪聲對芯片的影響。
D引腳鋪銅面積：增加D引腳的鋪銅面積，有助于提高芯片的散熱性能，確保芯片在高功率條件下穩定工作。
LP10R060SD作為一款高性能的開關電源同步整流芯片，憑借其卓越的技術規格、靈活的封裝形式以及廣泛的應用場景，為電源設計工程師提供了一個高效、可靠的解決方案。無論是在充電器、適配器還是反激式控制器等應用中，LP10R060SD都能顯著提升電源轉換效率，同時保證系統的穩定性和可靠性。
