如果把傳統蒸面器比作“只會噴水”的學徒，那今天我們要完成的，就是一位“會思考、能學習、懂呵護”的蒸汽管家。輝芒微MCU（以下簡稱“FMCU”）以超低功耗模擬前端、豐富定時器陣列以及可二次開發的存儲分區，為這臺管家提供了“大腦”。下面，讓我們把整機方案拆成“看得見的功能”與“摸得著的技術”，做一次端到端復盤。

產品功能全景圖

    極速出汽：3 s速熱，采用雙PID級聯算法，動態補償水溫與蒸汽溫度。

    三階護膚：
    ? 凈透檔 40 °C：打開毛孔，軟化角質；
    ? 補水檔 45 °C：促進精華吸收；
    ? 舒緩檔 38 °C：鎮靜敏感肌。

    負離子殺菌：內置電離模組，每次出汽前自動完成5 s殺菌。

    智能場景：
    ? NFC碰一碰，自動同步手機APP里的個人護膚檔案；
    ? 語音播報剩余蒸汽時間，支持中英文雙語；
    ? 童鎖+傾倒斷電雙保險。

    云端OTA：通過BLE+Wi-Fi雙通道，可在10 min內完成固件升級，升級失敗自動回滾。

硬件架構與輝芒微MCU的“甜蜜點”

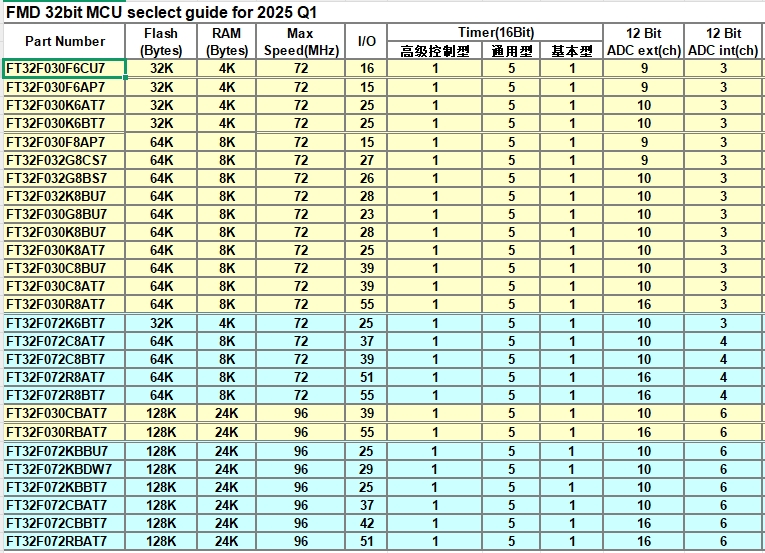

    主控：FMCU 32-bit內核，主頻64 MHz，片上1 MSPS 12-bit ADC×3，用于NTC溫度、水位電阻、壓力傳感器同步采樣。

    電源：集成5 V→24 V升壓，MOS驅動直接由FMCU的PWM互補輸出管腳完成，省掉一顆驅動IC。

    無線：外掛BLE SoC，通過UART與FMCU通訊；FMCU內部256 KB Flash劃出32 KB做“雙備份升級區”，實現斷點續傳。

    人機：
    ? 1.3" OLED屏，I2C接口，FMCU硬件I2C外設最高支持1 MHz，刷屏無撕裂；
    ? 電容觸控滑條+兩個物理按鍵，滑條算法用FMCU的定時器捕獲模式做抗干擾濾波。

    傳感器：
    ? 雙NTC差分測溫，誤差<±0.5 °C；
    ? 壓力式水位計，FMCU內置運放做20倍放大，省外部運放；
    ? 9軸IMU（僅用于傾倒檢測），中斷腳直連FMCU的EXTI，低功耗喚醒。

軟件框架：從裸機到“輕量RTOS”

    啟動階段：
    ? 200 ms內完成時鐘切換→外設初始化→自檢；
    ? 采用輝芒微官方Bootloader，支持UART/I2C/OTA三路升級。

    任務調度：
    ? 核心循環+16個軟件定時器，占用RAM 2 KB；
    ? 臨界資源（ADC、PWM）采用“零拷貝”DMA雙緩沖，CPU占用<8%。

    算法亮點：
    ? 溫度PID：每20 ms一次閉環，支持“自學習”Kp、Ki，3次使用后收斂；
    ? 水位預測：結合壓阻曲線與蒸汽量模型，提前10 s提示缺水；
    ? NFC場景識別：利用FMCU硬件CRC32校驗標簽數據，100 ms內完成解析。

    低功耗：
    ? 出汽完成后30 s無操作即進入Stop模式，整機功耗<60 μA；
    ? BLE廣播間隔動態調整，最長5 s一次，電量低于20 %自動關閉Wi-Fi。

關鍵調試故事

    3 s速熱難題：最初PTC加熱體熱慣性大，PID超調4 °C。解決方案：FMCU用兩個ADC通道分別采樣加熱體溫度與蒸汽出口溫度，做“前饋+反饋”雙環，最終把超調壓到0.8 °C以內。

    OLED閃屏：I2C速率1 MHz時偶發毛刺。根因是FMCU內部上拉電阻與OLED模塊不匹配，關閉內部上拉、外接2.2 kΩ電阻后解決。

    OTA失敗回滾：早期把升級區放在Flash尾部，斷電后Bootloader無法識別。后來把升級區改到固定低地址，并在FMCU Option Bytes里加“Magic Number”標記，實現100 %回滾成功率。

整機BOM與成本亮點

? 主控FMCU：1顆，占整機BOM <6 %；
? 外圍模擬器件大幅精簡：運放、驅動IC、LDO共節省約12顆；
? 四層板即可跑64 MHz，射頻區與功率區單點接地，EMC一次通過。

可擴展的下一步

    皮膚水分檢測：預留I2C接口，可直插輝芒微最新電容式水分探頭；
    微信小程序：開放JS-SDK，用戶可自定義蒸汽曲線并一鍵下發；
    環保模式：利用FMCU的DAC輸出，驅動微型蠕動泵回收冷凝水，預計節水30 %。

結語

從原理圖的第一根線，到產線最后一道測試，輝芒微MCU扮演的不僅是一顆芯片，更像是一張“空白畫布”，讓產品經理的靈感、算法工程師的公式、ID設計師的曲線，都能在同一顆“芯”里找到自己的位置。當蒸汽輕輕拂面，用戶或許不會知道這背后有多少次ADC采樣、多少次PID迭代，但他們會記得：這臺蒸面器，真的“懂我”~
