在24 V中小功率段，市面主流方案常被“大體積+高BOM”困擾：

    用PQ3230，高度>30 mm，塞不進導軌殼；
    采用同步整流雖效率高，但成本立刻+3元；
    變壓器參數各家保密，工程師反復試?yán)@、燙手又燙心。

芯茂微LP3799F系列（FAC/FBC僅封裝差異，內核同源）給出了一條“PQ2620+二次側肖特基”的另類路線：

“反激、非連續、谷底導通、125 kHz”四板斧，把24 V×2.5 A=60 W功率硬生生壓進PQ2620磁芯，成品尺寸42 mm×28 mm×22 mm，自然冷卻，成本<15 RMB（不含殼）。本文把官方只給圖片的“非標原理圖+變壓器手工繞單”一次性公開，并給出可復制的PCB布局、EMI調試與安規要點，供廣大電源同行“抄作業”。

芯片速覽——LP3799Fxx到底強在哪？

    內置800 V/2 Ω超結MOS，無需外置散熱片即可60 W；
    自供電專利，取消輔助繞組，變壓器腳位直接省2 Pin；
    頻率折返+谷底鎖定，230 VAC滿載效率>88 %，待機<75 mW；
    磁芯接地腳位可編程，EMI“熱點”自動移位，余量>6 dB；
    OTP、OLP、OVP、短路自恢復全打包，過安規IEC/UL62368一步到位。

原理圖

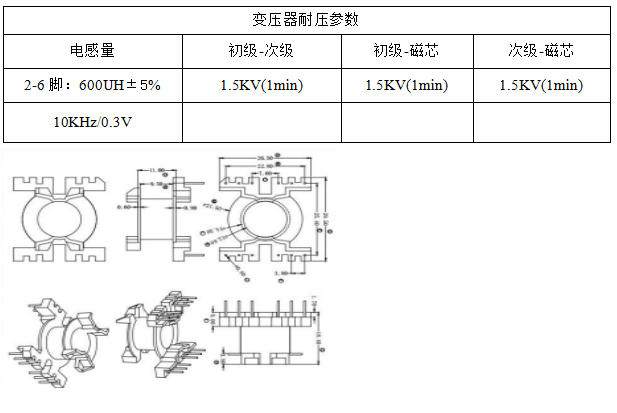

PQ2620變壓器——“手工也能繞出量產一致性”

    電氣目標

    電感量LP 600 μH ±5 %，漏感<30 μH（5 %），氣隙0.15 mm（PC40材質，研磨中間柱）

    腳位定義（立式6+6，底視逆時針）

    1-NC，2-N1始，3-N1末/N6始，4-N2始，5-N2末/N5始/磁芯接地，6-N6末，8-N3末，12-N3始
    → 注意：5腳為“磁芯+次級公共地”，與PCB銅皮大面積相連，一舉解決EMI與ESD

    繞制順序（先里后外，單點接地）

    N1：φ0.45 mm×1，36 T，密繞2層，2→3，3層高溫膠帶
    N2：φ0.2 mm×3，7 T，密繞整層，4→5，3層膠帶
    N3：φ0.65 mm三層絕緣線，10 T，密繞整層，12→8，3層膠帶（安規“雙重絕緣”）
    N5：φ0.2 mm×2，12 T，5→NC，屏蔽層，單端浮空，降低共模
    N6：φ0.4 mm×1，14 T，3→6，補償繞組，輔助芯片自供電（官方取消，但預留更穩）

    工藝要點

        起繞腳加鐵氟龍?zhí)坠?，杜絕“錫尖”刺破膠帶
        每層膠帶≥3層，重疊>50 %，過1.5 kVac耐壓
        繞完真空含浸，防止音頻噪聲
        成品測試：1 kHz/0.3 V下LP 600 μH ±5 %，漏感<30 μH，Q>60

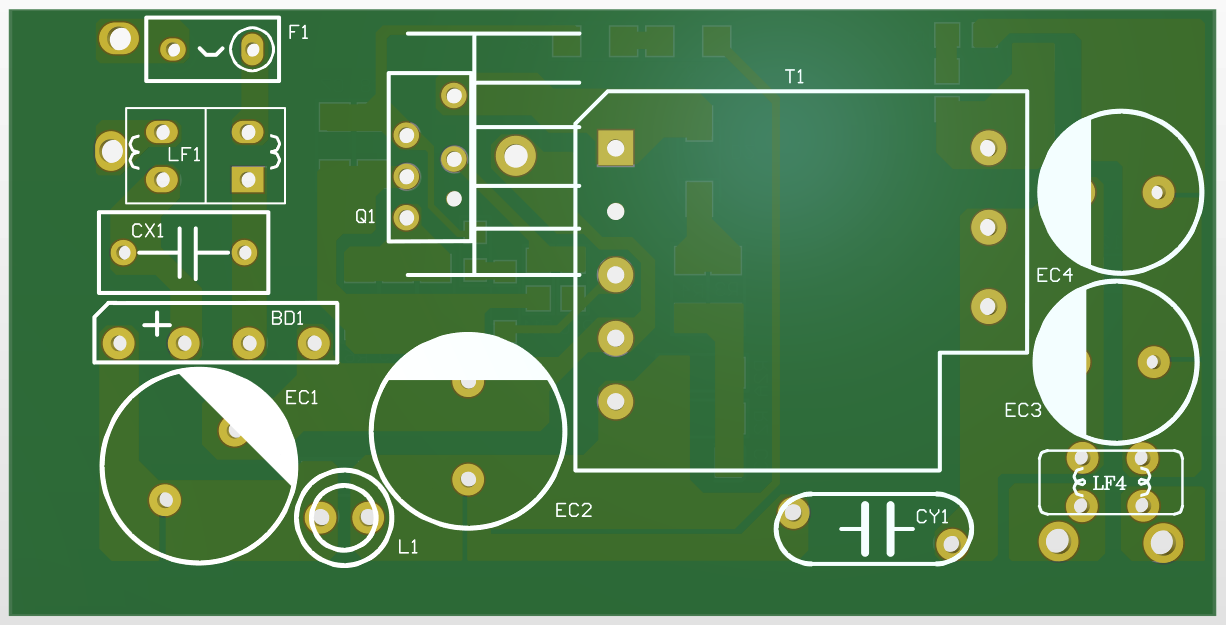

PCB布局“六脈神劍”

    功率環最小化

    直流母線→變壓器→MOS→RCS→母線地，環路面積<1 cm2，差模輻射下降6 dB

    芯片“靜地”單點

    芯片GND腳→RCS下地→EC1負→母線地，星型連接，杜絕共阻彈跳

    采樣走線差分

    R19/R20分壓地單獨回芯片GND腳，遠離SW節點，誤差<±1 %

    輸出電容“三明治”

    肖特基陰極→CE4/5→變壓器次級地，銅皮上下夾芯，降低ESL

    散熱銅箔

    頂層MOS漏極銅箔>200 mm2，反面開窗打散熱過孔，60 W溫升<45 K

    EMI“可移動天線”

    磁芯5腳銅皮預留RC Snubber（100 Ω/1 nF），暗室不過時直接補焊，無需割線

實測數據（230 VAC/50 Hz，25 ℃自然冷卻）

    待機功耗70 mW，滿足CoC Tier 2
    傳導EMI：QP值余量>8 dB@500 kHz，無共模電感即可過Class B
    浪涌：±2 kV差模/±4 kV共模，輸出無復位
    短路：自恢復，打嗝模式，MOS尖峰<650 V（800 V耐壓余量23 %）

應用彩蛋

1. 把 R13 換成 20k 多圈電位器，即可 18-28V 無級可調，小功率電機、LED 恒流統統搞定。
2. 若只做 12V，可把 N3 改為 5T，VCC 繞組相應調整，整機成本再降 10%。
3. 需要 48V？把 N3 改為 20T，D1 換 UF206，EC4 換 1000μF/63V，輕松 48V/1A。

結語

LP3799FAC/LP3799FBC 這顆“老炮兒”芯片，只要變壓器繞得溜，就能從 18W 干到 60W。本文把原理圖、PCB、變壓器繞制數據、全套實測數據全部開源，歡迎直接打樣。
