在微型化、低功耗LED照明應用中，隔離型輔助電源始終是工程師關注的重點。深圳三佛科技所代理推出的 LP3667AH 方案，以 2.5W輸出功率、雙繞組結構、極簡BOM 為特色，成為小功率LED模塊、智能開關、家電指示燈等場景的理想之選。本文將結合 原理圖、PCB實物圖、變壓器資料，全面拆解LP3667AH的設計亮點與實戰要點。
| 項目 | 參數/特點 |
|---|---|
| 芯片型號 | LP3667AH（內置700V功率MOS） |
| 拓?fù)浣Y(jié)構 | 雙繞組反激（PSR架構，無需光耦） |
| 輸出功率 | 2.5W（5V/0.5A典型） |
| 隔離耐壓 | ≥1000V（變壓器層間） |
| 待機功耗 | <75mW（滿足能效VI級） |
| 保護機制 | 開路/短路/過溫/過壓全集成 |
| 變壓器 | EE12.7骨架，2.5W專用，已量產 |
| BOM成本 | 15顆器件以內，極具性價比 |

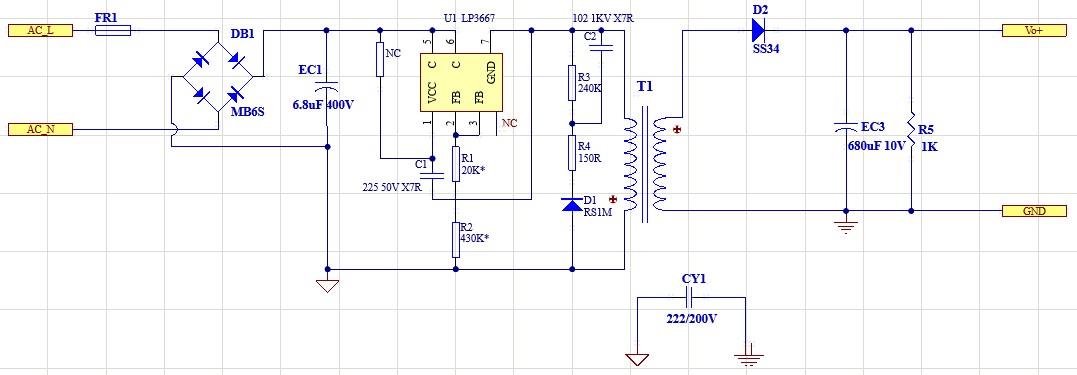

下圖即為L(zhǎng)P3667AH 官方參考原理圖（已實物驗證）：
PSR控制：通過輔助繞組采樣，無需TL431+光耦，節省成本與空間
SS34肖特基：作為輸出整流，低VF降低損耗
EC3固態電容：680μF/10V，保證低紋波（<100mV）與長壽命
實物關鍵詞：?jiǎn)蚊婕埢濉⑴P式骨架、全插件、波峰焊友好

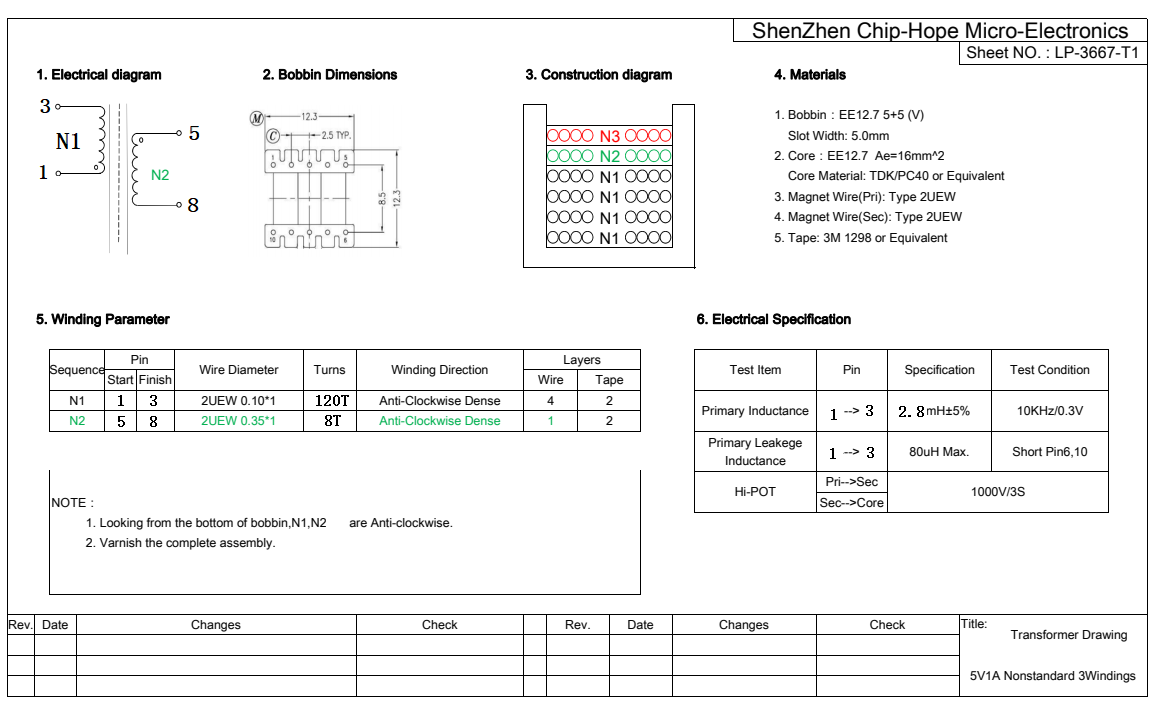

變壓器資料：EE12.7雙繞組，已量產無需調試
變壓器已量產，無需重復設計。
| 需求 | 推薦值 | 備注 |
|---|---|---|
| 輸出電壓 | 5V±5% | 通過匝比N1/N2固定，無需調節 |
| 輸出電流 | 0.1~0.5A | 低于0.1A進入burst，紋波增大 |
| 輸入電壓 | 85~264VAC | 全電壓范圍，無需切換 |
| 啟動電容 | 6.8μF/400V | 可替換為10μF，低溫啟動更快 |
| 輸出電容 | 680μF/10V | 可并聯二顆降低ESR，提升動態 |
LP3667AH以 “雙繞組+PSR+內置MOS” 三板斧，解決了微型隔離電源的三大痛點：
一句話：如果你正在尋找2.5W以內、隔離、低成本、快上市的LED電源方案，LP3667AH就是答案。深圳三佛科技提供樣品，技術支持。
