在當今競爭激烈的電源市場中，如何在保證性能的同時降低成本，是每個工程師都面臨的挑戰。傳統方案如LP3783A雖然可靠，但其復雜的外圍電路和高昂的物料成本，已難以滿足市場對低成本、高性能電源的需求。FT8783ND1憑借其創新的原邊反饋技術和集成的功率管，為5 V/2 A電源設計提供了一種全新的解決方案，不僅大幅簡化了電路設計，降低了成本，還輕松滿足了六級能效要求，為工程師們帶來了新的選擇。

芯片速覽：FT8783ND1為何能替代LP3783A

一句話：省掉光耦、431、次級檢流電阻，BOM成本直接下浮12 %，人工插件減少30 %。

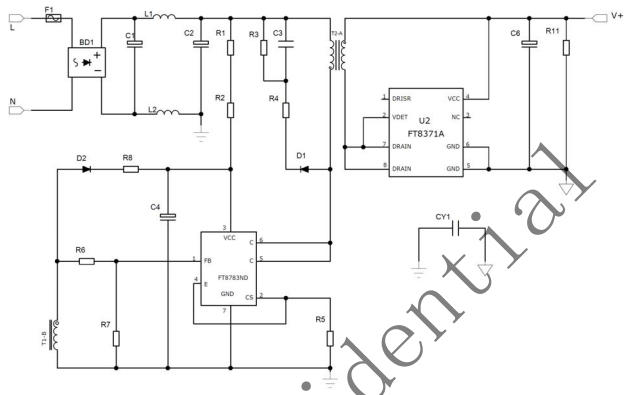

電路原理圖：19顆料就能跑

核心拓撲——原邊反激+PSR+同步整流

原理圖亮點

1. 無Y電容也能過EMI，靠芯片抖頻+斜率補償
2. VDD啟動電流僅3 μA，啟動電阻1.5 MΩ，0.3 s上電
3. 短路保護：FB<0.5 V且持續36 ms，進入打嗝模式

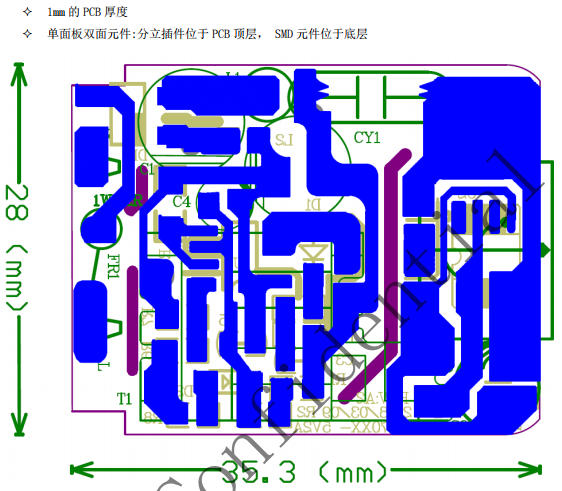

PCB布局：單面板雙元件，36 mm × 35 mm

• TOP：插件件（變壓器、電解、共模）
• BOT：貼片件（芯片、電阻、電容）
• 走線口訣
  • 高壓環路（Drain→T1→Rcs→GND）<15 mm，面積<1 cm2
  • 同步整流大電流回路（T1→D2→USB→GND）短而粗，≥1 mm銅寬
  • FB取樣走差分，遠離Drain，包地屏蔽
  • VDD電容緊靠芯片4腳，地單點接高壓電容負極

EMC秘籍

• 抖頻已集成，無需外加頻率調制
• 變壓器的輔助繞組同名端與Drain反向，抵消共模
• USB口加100 μF+100 nF并聯，輻射余量>9 dB

變壓器規格：EE16，3繞組，自動繞線機友好

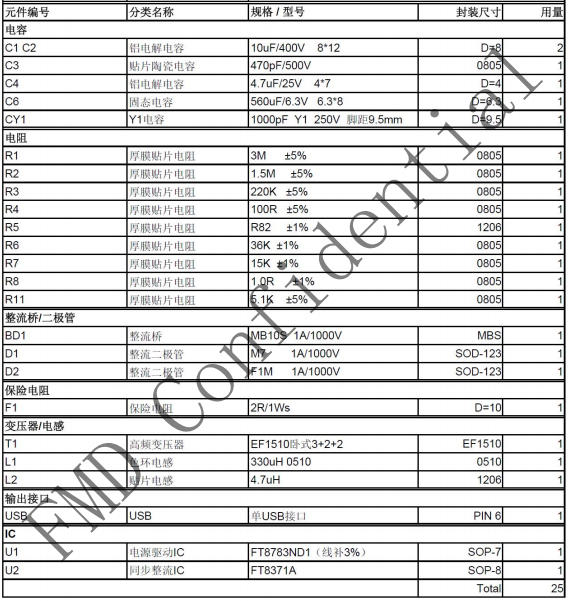

BOM清單：19顆料

總計19顆，貼片比例>60 %，適合SMT+AI混合線。

實測數據：輕松過六級能效

溫升——芯片表面98 ℃@45 ℃環溫，余量>20 K

三步完成替代LP3783A

1. 直接換板：保持EE16變壓器、MB6S橋堆、USB座
2. 調整Rcs：1.2 Ω→1.3 Ω（恒流點2 A）
3. 拿掉光耦+431：FB分壓電阻按3 k/18 k貼回，BOM減少9顆料

總結
