在當今電子設備設計中，工程師常常面臨一個挑戰：如何在有限的空間和成本內實現功能的多樣化和高效性。FT60F210-URT 正是為解決這一問題而生。它以極小的封裝（SOT23-6）和高度集成的設計，提供了從存儲到外設的全面功能，適用于各種對空間和成本敏感的應用場景。本文將深入解析 FT60F210-URT 的系統框圖、管腳定義以及其核心特性，幫助工程師快速掌握其設計要點，提升開發效率。

系統框圖：一眼看完所有模塊

關鍵信號鏈：

HIRC/LIRC → 時鐘選擇器 → CPU/Timer/PWM → GPIO → 外部世界
Touch 模塊共享 GPIO，內部 10 nF 基準電容，無需外接。

管腳圖（SOT23-6）與復用關系

設計提示：

• 燒錄時 PA0/PA1 為 ICSP 接口，完成后自動回歸 GPIO。
• PA4 源電流三檔可調（3/6/24 mA），直接推 LED 省限流電阻。
• 觸摸走線盡量短，TKCAP 腳（PA3 在 SOP8 封裝）在 URT 封裝未引出，內部已接 10 nF。

存儲器與資源

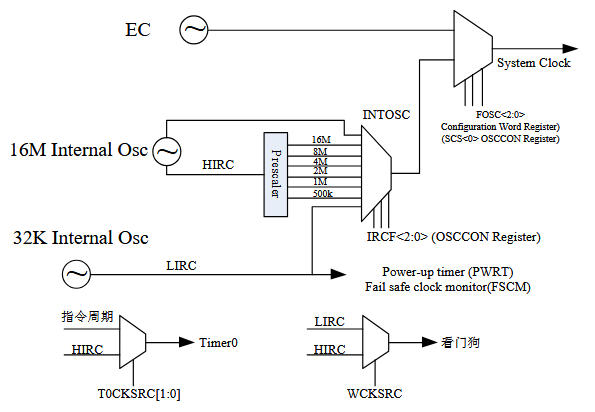

時鐘與功耗：16 MHz 只要 0.55 mA

• HIRC 出廠校準 ±2 %，-40-85 ℃ 全溫區 ±4 %
• 1.9 V 即可跑 8 MHz；16 MHz 需 2.7 V
• 睡眠電流：WDT 關閉 0.1 μA；WDT 開啟 2.5 μA；LVD 開啟 24 μA

外設速覽

開發三部曲

1. 硬件：
   VDD→104 電容→VSS；PA0/PA1 預留 ICSP 焊盤；PA4 直推 LED 用 24 mA 檔。
2. 軟件：
   35 條指令，1 個硬件斷點，F(xiàn)MD 免費 OCD 調試器支持單步/暫停/觀察。
3. 燒錄：
   5 線 ICSP（VDD、VSS、PA0、PA1、MCLR），量產用裸片卷帶，1 秒燒寫。

典型應用：兩顆外圍的 RGB 閃燈

VDD ──?104──┐
    C
    │
PA4──LED_R──┤
PA0──LED_G──┤ 共陽 RGB
PA1──LED_B──┘
PA2──按鍵（觸摸或機械）
VSS─────────?GND

總結：6 腳也能做“小生態”

FT60F210-URT 把“最小系統”濃縮成一顆 SOT23-6：

• 供電 1.9-5.5 V，F(xiàn)lash + EEPROM 雙存儲
• 16 MHz 高速 + 32 kHz 低速，四路 PWM 直推 LED
• 觸摸按鍵、外部中斷、WDT 喚醒，睡眠 0.1 μA

FT60F210-URT 以其極小的封裝和強大的功能集成，為工程師提供了一種高效、靈活的解決方案。它不僅滿足了現代電子設備對低功耗、高集成度和快速開發的需求，還通過減少外圍元件數量，顯著降低了系統成本和設計復雜性。深圳三佛科技提供樣品，技術支持~
