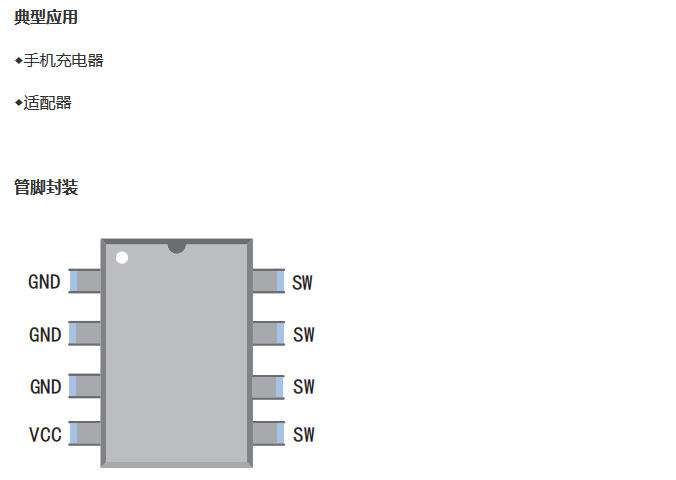

在快充適配器市場，5 V 3.1 A 的輸出規格已成為主流需求。MT6705C 是一顆內置 60 V 功率 MOSFET 的同步整流（SR）控制器，專為 5 V 3 A-3.1 A 級別快充適配器、排插 USB、車載充電器設計。采用 SOP-8 封裝，兼容 DCM/QR/CCM 三種工作模式，最高工作頻率 130 kHz，集成 VCC 自供電、漏源檢測、智能睡眠，可把次級整流損耗再降 30 %，輕松滿足 CoC V5 Tier-2 能效。
次級電流環（Transformer→SR-MOS→Cout）面積 <1 cm2，降低輻射 10 dB。
柵極驅動 ≤10 mm，線寬 ≥0.3 mm，避免 Gate 振鈴導致誤關斷。
VCC 電容地腳與 7 腳（GND）單點星型連接，防止共模干擾拉高 VCC。
高壓檢測腳（2 腳）單獨拉到 MOS 漏極，不與功率線共享銅箔，保證 ΔVds 采樣精度。
負載 <60 mA 自動進入綠色模式；若出現“小載嘯叫”，可把變壓器匝比下調 1 圈，提高反射電壓 >5 V。
SOP-8 底部焊盤必須打 3×3 過孔到內層銅皮，70 ℃ 環溫下 3.1 A 連續工作，芯片溫升 <45 ℃。
| 現象 | 可能原因 | 快速對策 |
|---|---|---|
| 空載 5 V 飄高 5.3 V | 睡眠后 SR 關閉，次級只剩體二極管 | 加大假負載 1 kΩ 或把輔助繞組電壓下調 0.5 V |
| 滿載 3 A 嘯叫 | SR 延遲過長，與原邊錯位 | 檢查 DRV 走線電感，并聯 10 Ω + 1 nF 阻尼 |
| 低溫不啟動 | VCC <4 V 觸發 UVLO | 把 VCC 限流電阻由 100 Ω 降至 47 Ω |
| 傳導 150 kHz 余量不足 | SR 開關振鈴注入 | 在 Drain-Source 并 100 pF/100 V 陶瓷，犧牲 0.3 % |
| 項目 | 115 VAC | 230 VAC |
|---|---|---|
| 平均效率 | 87.2 % | 87.9 % |
| 10 % 負載效率 | 81.5 % | 82.0 % |
| PF | 0.52 | 0.51 |
| 芯片表面溫升 | 42 ℃ | 38 ℃ |
| 輸出紋波 | 68 mV | 72 mV |
MT6705C 以其卓越的性能和高度集成的設計，為 5 V 3.1 A 快充適配器提供了高效、低功耗的同步整流解決方案。它不僅顯著提升了系統效率，降低了溫升，還通過簡化設計減少了外圍元件數量，降低了整體成本。深圳三佛科技提供技術支持，批量價格有優勢~
