在小功率開關電源領域，工程師們一直在尋找一種既能滿足高效率、低待機功耗，又能簡化設計、降低成本的解決方案。聚元微推出的 PL3395BD 副邊反饋 PWM 控制芯片，憑借其高性能、低功耗和極簡設計，成為了一個極具吸引力的選擇。PL3395BD 不僅內置了多種高級功能，如頻率抖動、斜坡補償和綠色模式，還通過副邊反饋實現了高精度的恒壓恒流控制。本文將從管腳功能、內部結構、典型應用和實測數據四個方面，全面解析這顆芯片的設計亮點和實際應用價值。

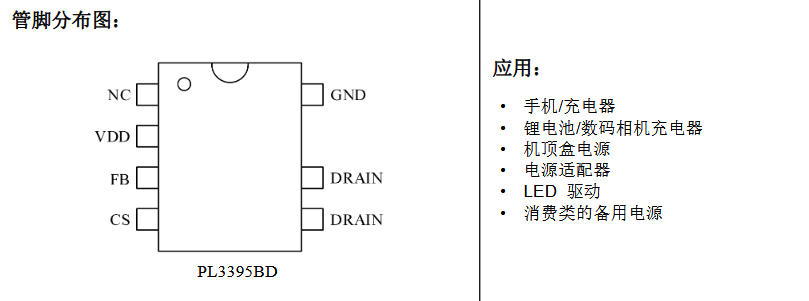

管腳排列與功能（DIP-7 頂視圖）

• DRAIN（5/6 腳并聯）- 內部 650 V 功率 MOSFET 漏極，同時兼高壓自供電通道，省掉外部 22 μF/400 V 啟動電容。
• FB - 副邊光耦直接拉低此腳即可實現恒壓；當 VFB < 1.4 V 進入降頻，< 1.0 V 進入 burst，空載無噪音。
• CS - 外接 RCS 即可，內置 300 ns LEB，無需 RC 濾波；同時提供 100 mV 短路閾值，3 個周期即保護。

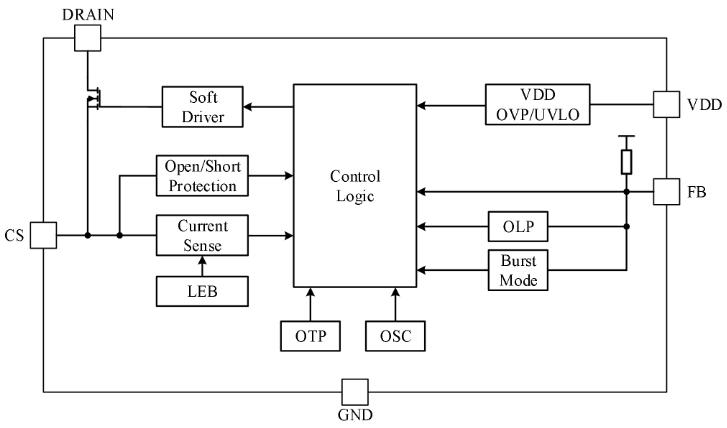

內部框圖一句話導讀

• 綠色 burst：負載減輕時先降頻再打嗝，音頻能量 < 20 dB
• 抖頻：±7 % / 周期，125 Hz 步進，傳導 EMI 峰值下降 3-5 dB
• 軟啟動：9 ms 階梯抬升 VCS-max，變壓器零飽和
• 驅動鉗位：13.5 V 柵極封頂，防止 MOS 過驅

典型應用圖（12 V/3 A 適配器）

BOM 增量：僅 3 顆電阻+光耦+TL431，比傳統原邊 SSR 方案省 6 顆器件，占板 1 cm2。

關鍵實測數據（demo 板 12 V/3 A，Ta=25 ℃）

波形記錄：

• Vds-max 420 V@264 V 輸入，漏極鉗位 135 V，裕量 230 V
• 動態 0-3 A 階躍，ΔVo = ±0.35 V，恢復時間 400 μs
• Burst 模式：1.0 V-1.1 V 遲滯，無音頻噪音

設計步驟“三件套”

1. 定 RCS
   RCS = 0.75 V / Ipk-prim；Ipk-prim = (Io × Ns/Np) / 0.8（連續模式）
2. 選變壓器
   Lp 按 0.9 mH-1.2 mH 選取，Ae 約 19 mm2（EE20），ΔB = 0.25 T
3. 輔助繞組
   Na = Ns × (15 V / Vo)，二極管 UF4007，VCC 電容 10 μF/25 V 陶瓷即可

常見疑問 Q&A

PL3395BD 的出現，為小功率開關電源的設計提供了一個全新的思路。通過副邊反饋和內置的多種高級功能，它不僅實現了高效率和低待機功耗，還極大地簡化了外圍電路設計。在實際應用中，PL3395BD 的性能表現卓越，無論是滿載效率、空載功耗還是 EMI 性能，都遠超傳統方案。深圳三佛科技提供技術支持，批量價格有優勢~
