在12V、300mA的小功率電機驅動場景中，傳統的分立元件方案不僅體積龐大，還容易因復雜的外圍電路導致可靠性下降。然而，隨著集成化技術的不斷進步，BP85956D應運而生，這顆集成了VCC電容、650V功率MOS、電流采樣和多種保護功能的芯片，為電機驅動設計帶來了全新的思路。本文將深入剖析BP85956D的內部結構、工作原理以及在實際應用中的表現，帶您領略這顆芯片如何為小功率電機驅動提供“一站式”解決方案。

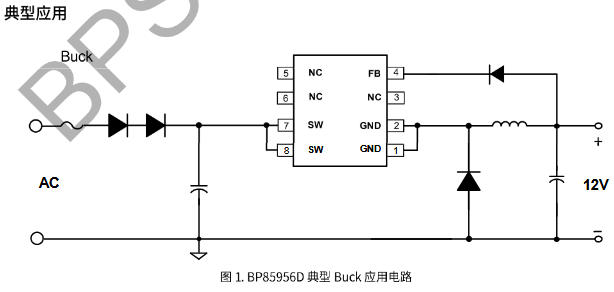

12 V/300 mA電機驅動典型應用圖

輸入：12 V±10 %，母線電容100 μF/25 V低ESR
輸出：12 V/300 mA，直接驅動直流電機

關鍵元件：

• L1 47 μH，飽和電流>1 A，DCR<0.2 Ω，推薦一體成型電感
• D1 40 V/2 A肖特基，SS24即可，務必放在SW與GND最近回路
• COUT 22 μF/16 V X7R+100 μF/16 V電解并聯，電機啟動瞬間提供脈沖電流
• FB分壓：上臂R1=100 k，下臂R2=11 k，輸出12.0 V
• 輸入π型濾波：4.7 μH+2.2 μF+4.7 μH，可讓CE 32 MHz余量>6 dB
• 背部裸焊盤：9×0.3 mm過孔到GND，再鋪銅0.5 oz，芯片溫升<35 °C

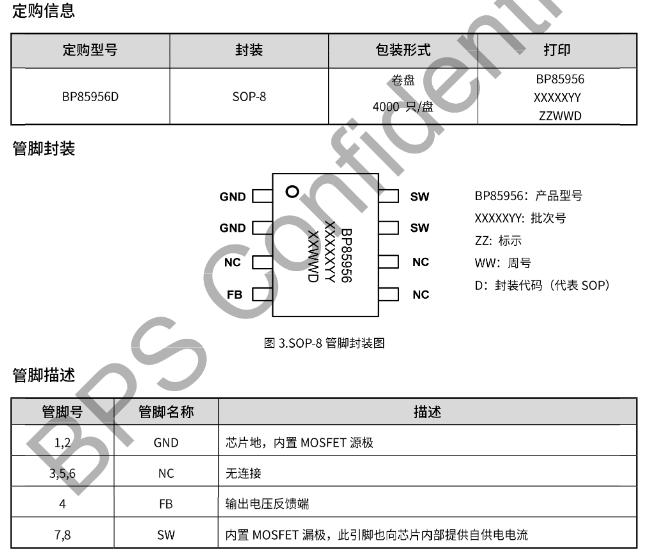

管腳排列

SOP-8封裝，絲印“BP85956D”下面還有一行小字“YYWWX”，內部批次碼。管腳定義如下（頂視圖逆時針）：

看似8腳，其實“第9腳”是背部裸焊盤——官方文檔只寫“加強散熱”，實測還是高頻電流的返回路徑，必須打9個0.3 mm過孔到GND平面，否則輻射騷擾高10 dB。

內部框圖

PCB布線的七條“軍規”

1. 功率環最小：輸入電容正→芯片8腳→1腳→電感→輸出電容正→回到輸入電容負，環路面積<1 cm2。
2. 信號地單點：2腳與7腳在芯片下方匯合后，用0 Ω電阻或銅橋連接到系統數字地，防止尖峰“竄”進FB。
3. FB走線遠離SW：平行走線<5 mm，最好上下層垂直，采樣電阻靠近芯片4腳，走線<3 mm。
4. 散熱過孔9個，孔徑0.3 mm，塞錫工藝，雙面銅箔≥1 oz。
5. 輸入π型濾波與電機共地：不要把濾波地直接接外殼，先接到芯片GND，再通過“豬尾巴”接外殼，避免ESD槍打外殼時把芯片擊穿。
6. 輸出電解與陶瓷并聯：陶瓷靠近電機端子，電解靠近電感，兩者距離<6 mm，降低ESL。
7. 預留RC Snubber：SW對地預留0805焊盤，R=10 Ω，C=1 nF，若輻射超30 MHz包絡，可補上，一般能降6 dB。

與“分立方案”BOM成本對比

12 V/300 mA電機驅動，三種方案對比（10 k批量）：

1. 傳統分立：
   MCU(0.18)+MOS(0.12)+肖特基(0.06)+檢流電阻(0.02)+15顆阻容(0.08)+L(0.10)≈0.56 USD
2. 48 V降壓DCDC模塊：
   模塊1.20 USD，再加LDO 0.05 USD
3. BP85956D方案：
   芯片0.28 USD+電感0.08+肖特基0.05+6顆阻容0.04

你可能關心的八個問答

Q1 能驅動24 V電機嗎？
芯片耐壓650 V，但Vcc LDO最大僅9 V，因此母線>18 V需外加9 V穩壓管到Vcc，或輔助繞組供電。

Q2 輸出可調嗎？
FB 1.25 V基準，只需改分壓比，可3.3 V–24 V任意調，但低于7 V時PFM頻率降低，輕載紋波變大。

Q3 可以并聯嗎？
官方說No，因為無同步腳；實測兩顆獨立輸出，各帶各的電機，母線共地，無拍頻問題。

Q4 能進汽車12 V系統嗎？
冷啟動<6 V時Vcc可能掉到UVLO，需外加保持電容或升壓前端。

Q5 結溫多少？
300 mA輸出，RθJA=45 °C/W，實測溫升28 °C，環境溫度85 °C也能長期工作。

Q6 音頻噪聲？
PFM頻率>22 kHz，電感選一體成型，基本聽不到。

Q7 芯片壞了怎么替換？
腳位兼容MP150、LNK320，但BP85956D內置Vcc電容，外圍更少。

Q8 為什么叫“自愈”？
所有保護都是打嗝重試，電機堵轉解除后能自動恢復，無需人工復位。

總結

BP85956D把“高壓啟動+MOS+電流檢測+Vcc電容”一次性集成，讓12 V/300 mA電機驅動從“一堆元件”變成“一顆芯片+一個電感”。它并不是簡單的DCDC，而是為“感性負載”做了大量細節優化：軟啟動、音頻避頻、打嗝保護、自舉供電。對成本敏感、空間受限、可靠性要求高的微型電機應用，它幾乎是目前最優雅的答案。深圳三佛科技提供技術支持，批量價格有優勢~
