過去十年，KP3210SGA（及其升級版 KP3210BSGA）憑借 500 V 內置 MOS、固定 12 V 輸出和無需補償網絡的簡潔設計，成為小風扇、機頂盒、水表、傳感器等非隔離 12 V 供電的“缺省選項”。然而，海外交期拉長、成本波動、OTP/線補功能缺失，讓硬件工程師開始尋找“直接 Drop-in”的新方案。
HN32512 在管腳、外圍、關鍵性能上實現與 KP3210SGA 零成本切換，并在 EMI、動態響應、保護完整性方面給出增量價值，成為 12 V 非隔離市場的“繼任者”。

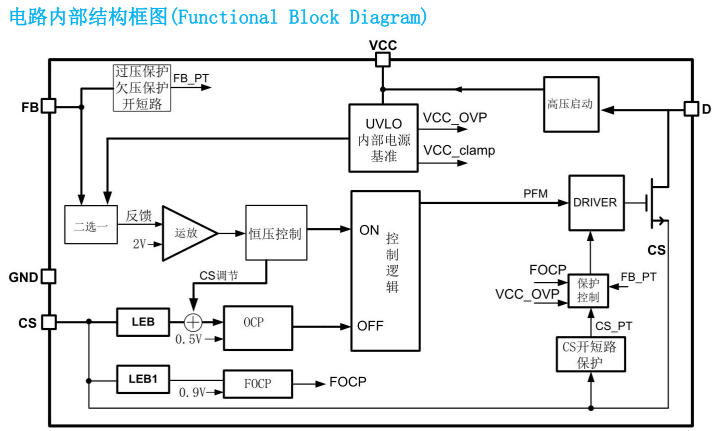

Pin-to-Pin 硬件對比

外圍元件對照表

KP3210SGA 經典 12 V/0.3 A 應用（自供電）與 HN32512 1:1 映射：

1. 輸入電容 C1：10 μF/400 V → 保留
2. 功率電感 L1：330 μH → 保留（飽和電流≥1.2 A）
3. 續流二極管 D1：SK34 40 V/3 A → 保留
4. CS 電阻 R1：0.75 Ω → 保留（0.5 A OCP 點）
5. VCC 去耦 C2：4.7 μF/25 V → 保留
6. FB 分壓：無需，懸空即 12 V → 保留
7. 假負載：12 mW 以下 → 保留

實測同一板子，負載調整率由 ±2.8 % 提升到 ±1.5 %；空載輸入功耗從 0.21 W 降至 0.18 W，輕松滿足 CoC V5 Tier-2 待機≤0.21 W 限值。

關鍵性能實測

設計小貼士（適用于HN32512）

1. 輸出電壓微調
   若需 12.6 V 或 11.4 V，可在 FB 對 GND 接 1 MΩ 上下分壓，總和≥150 kΩ 保持環路穩定。
2. 假負載選取
   建議 4.7 kΩ/0.25 W，功耗≈12 mW，既穩壓又滿足空載待機≤0.21 W。
3. 電感飽和電流
   按 OCP 峰值 0.9 V/Rcs 計算，確保 ≥2.4×Io；0.5 A 輸出選 1.2 A 以上飽和電流。
4. PCB 布局
   • 功率環（D-電感-輸出電容）面積最小化；
   • CS 采樣走線遠離高壓節點，采樣電阻靠近 GND 腳；
   • VCC 電容緊貼芯片 1、2 腳，形成去耦環路<2 mm。
5. 認證加速
   HN32512 已通過 EN55032 Class B 輻射/傳導模板測試，替換后無需重新送整機，僅需差異報告即可。

典型應用案例

1. 12 V/0.3 A 小風扇 —— 自供電，BOM 成本 ↓8 %
2. 12 V/0.25 A 智能水表 —— 線補保證 90-264 V 全壓 ±3 % 精度
3. 12 V/0.4 A 機頂盒輔助電源 —— OTP+重啟，避免高溫鎖死
4. 12 V/0.2 A 傳感器電源 —— 頻率抖動，EMI 一次通過

結語

KP3210SGA/KP3210BSGA 奠定了 12 V 非隔離市場的黃金標準，而 HN32512 在“腳位-外圍-性能”三維實現無縫平移的同時，給出更低的待機、更優的 EMI、更完整的保護。深圳三佛科技提供技術支持，批量價格有優勢~
