在現代電子設備的設計中，對于電源解決方案的需求正變得越來越嚴苛，尤其是在空間受限和成本敏感的應用中。LP3798ESM與LP15R060S的組合提供了一個創新的解決方案，通過集成碳化硅(SiC)技術，實現了12V/2A的高效輸出，同時保持了小體積和低成本。這一方案不僅滿足了對高性能電源轉換器的期待，還通過簡化設計流程和降低元件數量，為工程師們提供了一個更加靈活和經濟的選擇。

LP3798ESM（主控）+LP15R060S（SiC 同步整流）是芯茂微推出的“All-in-One”12V2A 適配器參考設計。整個電源在 45mm×39mm 單面 PCB 上實現 90% 峰值效率、≤200mV 紋波、<0.07W 空載功耗，并一次性通過 EN55032 Class B 輻射與 4kV 浪涌。核心特點：

• PSR 架構，無光耦、無 TL431，BOM 成本 ↓15%
• 內置 600V 高壓啟動 + 碳化硅（SiC）同步 MOSFET，把體積壓縮到指甲蓋大小
• 86-264VAC 全壓輸入，45℃ 帶殼長期工作，適合小家電、智能鎖、機頂盒等緊湊空間

實物圖及PCB

規格總覽

原理圖

輸出側僅 2 顆 1000μF 電解 + 1μF 陶瓷，即完成 12V/2A 濾波；無 TL431、無光耦，靠原邊穩壓（PSR）實現 ±1% 精度。

器件功能一對一

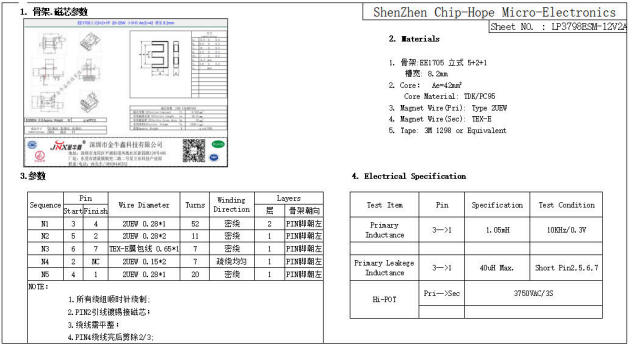

變壓器設計亮點

• Np:Ns:Na = 210:14:28，原邊 0.28mm2 雙線并繞，降低銅損
• 屏蔽銅箔 1.5T，漏感實測 22μH，開關尖峰 <580V（264V 輸入）
• 骨架 5+2+1 槽，槽寬 8.2mm，可手工繞制，打樣成本低

性能細節拆解

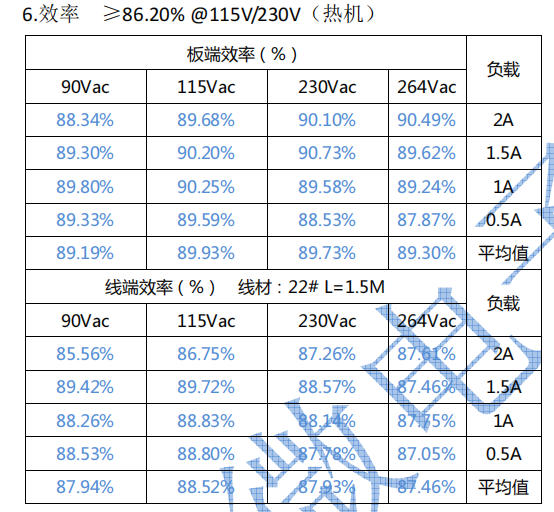

1. 效率曲線
   115V/2A 板端 90.2%，230V/2A 90.73%，比傳統肖特基方案提升 3-4%，整機溫升下降 8℃。
2. 輸出紋波
   230V 滿載 94mV（示波器 20MHz 帶寬），遠低規格 200mV；次級 SiC 無反向恢復尖峰。
3. 動態負載
   0-100% 5ms 階躍，ΔVo=±1V，恢復時間 300μs，內置斜坡補償保障 CCM 穩定。
4. 短路保護
   打嗝重啟，占空比降至 1/8，平均功耗 <0.5W；解除后自動軟啟，無過沖。
5. 待機功耗
   芯片級 PFM+跳周期，空載頻率 <1kHz；264V 僅 58mW，出口歐盟無需輔助待機電路。
6. 保持時間
   264V 下 112ms，足以覆蓋 16.7ms 電網缺口，后端電機驅動不掉速。

EMI 與可靠性

• 輻射：水平/垂直 QP 余量 7dB@31MHz，內置頻率抖動 + 屏蔽繞組，無需共模電感即可過 Class B
• 浪涌：L-N 2kV、L/N-PE 4kV 正負各 7 次，輸出無閃退
• 靜電：接觸±8kV、空氣±15kV A 級，適合塑料外殼無地線應用
• 溫度：殼內 45℃ 滿載 4h，變壓器磁芯 <105℃，滿足 105K 溫升紅線
• 應力：開機瞬間 Vds_max=592V，降額 600V 器件 92%，降額充足

尺寸與成本優勢

快速設計 Checklist

1. 輸入電容：2×22μF/400V 電解 + 1μF/50V 陶瓷，靠近 VIN-GND
2. 功率電感：68μH ±20%，飽和電流 ≥2A，DCR <0.3Ω
3. 輸出電容：1000μF/16V LOW-ESR ×2，紋波電流 >1.2A
4. RCD 吸收：R=100kΩ/2W，C=1nF/1kV，D=S2M，鉗位電壓 <580V
5. 變壓器：按文檔 4 條參數繞制，漏感 <25μH，層間加 3M 1298 膠帶
6. 安規：初次級爬距 >6mm，Y1 電容 4n7/400V 接冷點，滿足雙重絕緣
