BP85958P是一款「非隔離Buck/Buck-Boost」高集成電源驅動芯片，內置650V功率MOSFET、高壓啟動、自供電及反饋采樣電路，固定12V輸出，最大輸出電流500mA（峰值600mA），單顆DIP7即可實現85-265VAC全電壓輸入。方案無光耦、無環路補償、無啟動電阻，BOM僅10顆左右，峰值效率>83%，空載功耗<75mW，是小家電輔助電源、IoT模塊、智能照明、電機驅動12V總線的“拇指蓋級”電源解決方案。

典型應用圖

• 內置650V MOSFET，省去外部高壓開關
• 自供電架構，無需啟動電阻與輔助繞組
• 固定12V輸出，精度±3%，紋波<100mV
• 單層PCB 32×20mm即可通過EMI Class B

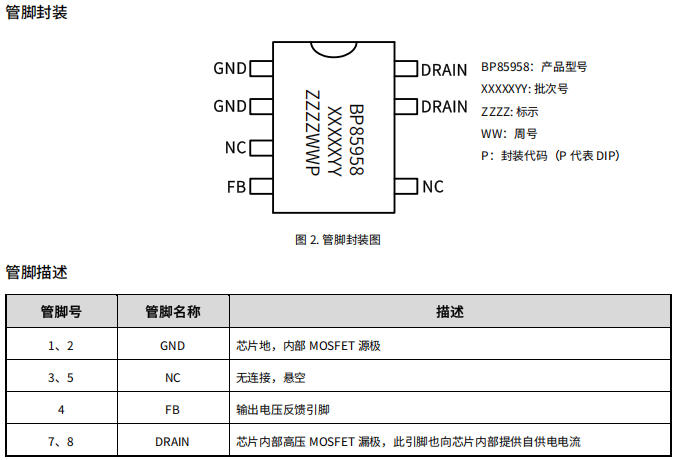

管腳封裝與功能

設計小貼士

• DRAIN（1、6腳）可并聯鋪銅，降低熱阻
• FB腳外接1kΩ+4.7nF RC，提高抗干擾能力
• GND焊盤打9孔0.3mm到內層地，θJA從80降至≈60°C/W

內部框架圖解讀

下圖展示了一顆“高壓Buck SoC”：

1. 650V MOSFET+高壓啟動
   Rdson=2.5Ω（典型），關斷漏電流<10μA；40V即可啟動，1μA充電后自供電。
2. 固定12V反饋網絡
   內部0.5%精度基準，FB調制電壓12.12V，無需外部TL431。
3. 多模式控制
   重載48kHz PWM；輕載降頻至1kHz；空載跳周期，待機電流180μA。
4. 全套保護
   OVP(13.7V)、OLP(8.6V)、逐周期限流(1040-1260mA)、OTP(145°C)，全部自恢復。
5. 前沿消隱+抖頻
   350ns LEB，頻率抖動±4%，EMI裕量>6dB，無需補償網絡。

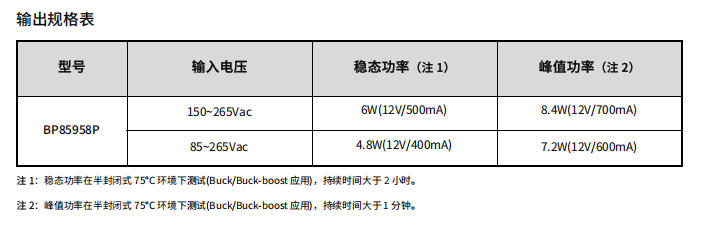

電氣參數速覽

Buck與Buck-Boost雙拓撲支持

1. Buck 12V/400mA
   • 輸入電容：10μF/400V + 1μF/50V陶瓷
   • 電感：470μH，飽和電流>1A
   • 續流二極管：ES1J，壓降<1V
   • 輸出電容：470μF/25V LOW-ESR


2. Buck-Boost負電壓
   • 電感量計算：Lmin=0.5×(VIN'+VOUT')×D×TS/ΔIL
   • 紋波電流有效值：IRMS≈ILIMIT_MAX×√D/3
   • 適用于-12V、-15V運放供電，無需額外負電源芯片

PCB Layout指南

1. 功率環（輸入電容-DRAIN-L-Cout）面積<30mm2，降低輻射
2. DRAIN鋪銅散熱，但遠離交流輸入，避免容性耦合
3. FB走線<20mm，RC濾波靠近4腳，遠離開關節點
4. GND焊盤打9孔0.3mm到內層地，連續400mA溫升<40°C

與競品對比

應用實例

1. 小家電12V總線
   電飯煲、空氣炸鍋、洗碗機輔助電源，單層PCB 32×20mm，4顆外圍即可。
2. IoT/智能照明
   85-265VAC輸入，12V/400mA給Wi-Fi模組、繼電器、MCU供電，待機<75mW，滿足EuP。
3. 電機驅動輔助電源
   Buck-Boost負電壓-12V/200mA，為運放、比較器提供負軌，節省一顆DC-DC芯片。

總結

BP85958P用一顆DIP7就把650V MOSFET、高壓啟動、固定12V反饋、全套保護全部集成：

• BOM從25顆砍到10顆，成本立降30%
• 83%峰值效率，75mW待機，單層板過EMI B
• Buck/Buck-Boost雙拓撲，正負電壓一鍵切換
• 零調試、過認證、四顆外圍即可量產

當小家電、IoT、智能照明同時追求「體積最小、成本最省、認證最快」時，BP85958P就是硬件工程師口袋里的「12V萬能電源芯片」~深圳三佛科技提供技術支持，批量價格有優勢
