SLD50N06T是美浦森（Msemitek）推出的60V/50A N溝道功率MOSFET，采用Trench工藝與D-PAK封裝，主打“低Rdson、低Qg、高雪崩能量”三大特色。它把導通電阻壓到14.9mΩ（@10V）、總柵荷僅48nC，卻仍能承受68mJ單脈沖雪崩能量，非常適合DC-DC同步整流、電機H橋、鋰電保護、LED驅動等中壓大電流場合，是硬件工程師口袋里的“60V萬能開關”。

主要特點速覽

封裝與熱設計

D-PAK（TO-252）尺寸 6.5×9.5mm，腳距2.3mm，背面大面積金屬漏極可直接焊在銅皮上散熱。
θJC=1.69℃/W，連續50A時殼溫升高約85℃；若銅皮≥1in2且打6×0.3mm過孔到內層，θJA可降至≈40℃/W，常溫下連續電流能力>35A。

I-V與開關特性

• 10V驅動時RDS(on)僅14.9mΩ，4.5V仍<22mΩ，兼容3.3V邏輯直接推挽
• 轉移特性VGS(th)=1.0-2.2V，TTL電平即可開啟
• 輸出電容Coss=112pF，反向傳輸Crss=102pF，關斷損耗低

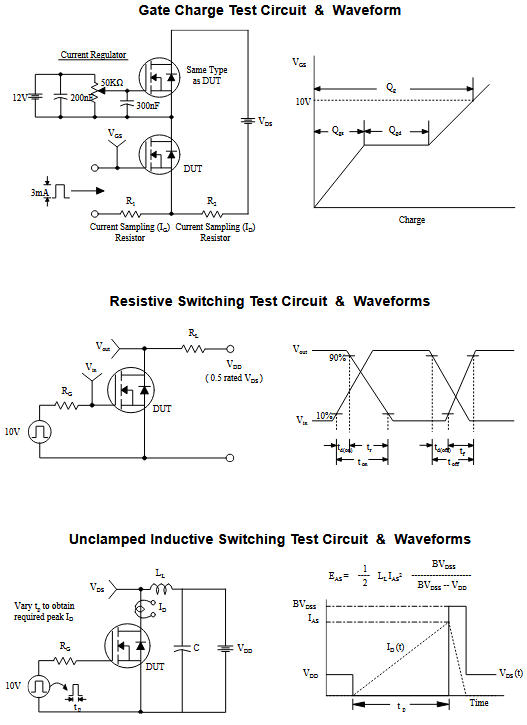

圖5-圖6開關參數：

• td(on)=15ns，tr=105ns，td(off)=60ns，tf=65ns
• Qg=48nC（Qgs=7.7nC，Qgd=11.2nC），驅動損耗<0.6μJ@100kHz

驅動與保護設計

1. 驅動電平
   5V驅動：RDS(on)=18.5mΩ，損耗可接受；10V驅動：14.9mΩ，效率最優。
2. 柵極電荷
   Qg=48nC，驅動電流峰值≈Qg/tr=0.45A，選用1A柵極驅動器即可。
3. 雪崩能量
   EAS=68mJ，電感負載無需外接RC吸收，節省BOM與空間。
4. ESD與dv/dt
   HBM=3kV，dv/dt能力強，適合高頻硬開關場合。

與競品對比

SLD50N06T在Qg與EAS上取得更好平衡，適合中壓、大電流、高頻應用，且D-PAK封裝無鉛、卷帶，SMT產線友好。

熱設計與實測

• RDS(on)溫升系數≈1.5@100℃，導通損耗Pc=I2R=202×0.015=6W
• 殼溫Tc=25+6×1.69≈35℃，θJA=40℃，芯片結溫≈35+6×40=275℃→需散熱片或風冷
• 加風冷2m/s，θJA≈20℃，結溫155℃以內，可長期20A工作

卷帶與訂購信息

總結

SLD50N06T用D-PAK封裝實現了「60V/50A」級別的中壓大電流驅動：

• 14.9mΩ超低導通電阻，10V/4.5V雙邏輯兼容
• 48nC總柵荷，開關損耗低，100kHz以上仍游刃有余
• 68mJ雪崩能量，電感負載無需吸收電路
• 1.69℃/W熱阻，銅皮+過孔即可35A連續電流
• 卷帶無鉛，SMT產線零門檻

當電機驅動、DC-DC同步整流、鋰電保護、LED驅動同時追求「大電流、低損耗、小體積」時，SLD50N06T就是硬件工程師口袋里的「60V萬能開關」~深圳三佛科技提供技術支持，批量價格有優勢
