HN04P06B是華能推出的一款P溝道增強型功率MOSFET，采用緊湊型SOT-23封裝，在60V耐壓等級下提供4A連續電流能力。這款器件采用先進的溝槽柵（Trench）技術，在導通電阻和柵極電荷之間取得了出色的平衡，使其成為負載開關和PWM應用的理想選擇。

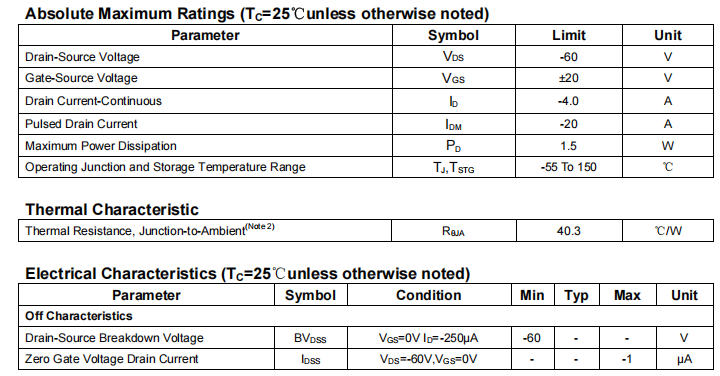

關鍵參數速覽：

• 耐壓等級：VDS = -60V（P溝道器件電壓為負值）
• 電流能力：ID = -4.0A（連續），IDM = -20A（脈沖）
• 導通電阻：RDS(ON) < 80mΩ @ VGS = -10V；< 100mΩ @ VGS = -4.5V
• 柵極閾值電壓：VGS(th) = -1.0V ~ -3.0V（典型值-1.7V）
• 封裝形式：SOT-23（頂部帶散熱焊盤設計）

技術架構：溝槽技術如何重塑性能邊界

1）溝槽柵技術的突破

傳統平面柵MOSFET在縮小單元尺寸時面臨導通電阻與耐壓的權衡困境。HN04P06B采用的高密度溝槽單元設計（High Density Cell Design）通過以下方式突破限制：

1. 垂直電流路徑：溝槽結構使電流沿垂直方向流動，消除了平面結構的JFET電阻區
2. 元胞密度提升：溝槽側壁作為溝道，單位面積可容納更多并聯元胞
3. 電場優化：U型溝槽底部圓弧化設計，緩解電場集中效應

從數據手冊的輸出特性曲線（Figure 1）可見，在VGS = -10V時，器件在VDS = -2V即可進入深度飽和區，ID達到約14A（受限于測試條件），印證了低導通電阻特性。

2）關鍵電氣特性解讀

應用場景與電路設計實戰

1）負載開關（Load Switch）應用

HN04P06B的低RDS(ON)和寬柵極電壓范圍使其成為電池供電設備中負載開關的優選。

典型電路拓撲：

設計要點：

• 柵極驅動電壓：對于單節鋰電池（2.5V-4.2V），需確認VGS能否充分導通。從傳輸特性曲線（Figure 2）可見，在VDS=-5V、125°C時，VGS ≈ -2.5V即可導通約2A電流，但為獲得完整4A能力，建議VGS ≤ -4.5V

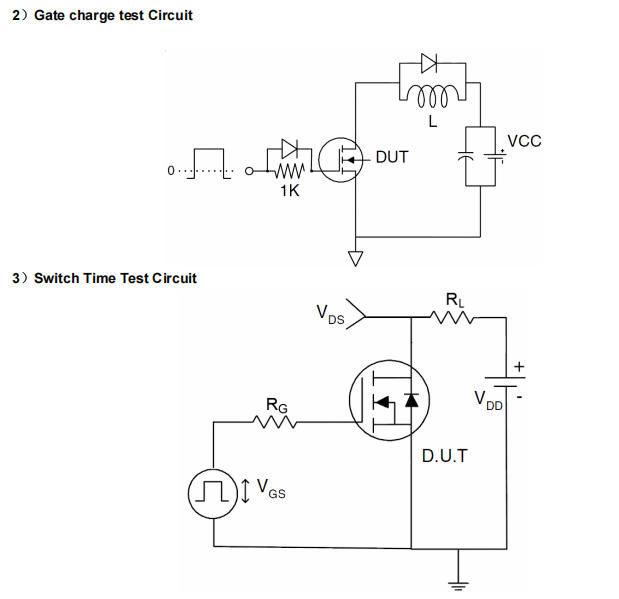

• 開關速度控制：柵極串聯電阻RG可限制di/dt和dv/dt，抑制EMI。參考開關時間測試電路，典型RG取3-10Ω
• 熱管理：SOT-23封裝熱阻較高（RθJA ≈ 83°C/W，基于FR4板1oz銅、10秒脈沖），持續4A電流時結溫升達106°C，需評估環境溫度余量

2）同步整流與PWM應用

在Buck/Boost變換器的高側開關位置，P溝道MOSFET可簡化驅動電路設計——無需自舉電容或隔離驅動，直接以地為參考的PWM信號即可控制。

性能優勢：

• 快速開關：典型開通延遲8ns，上升時間4ns；關斷延遲32ns，下降時間7ns（見數據手冊Switching Characteristics）
• 低反向恢復：體二極管反向恢復時間trr僅25ns，Qrr=31nC，適合高頻同步整流
• 雪崩能力：單脈沖雪崩能量（EAS）測試電路表明器件具備一定雪崩耐受能力，可吸收感性負載關斷時的過沖能量

柵極電荷曲線（Figure 5）分析：

• 米勒平臺電壓約2.8V，對應柵漏電荷Qgd的充放電過程
• 從0V到-10V驅動時，總電荷需求25nC。若驅動器可提供100mA峰值電流，理論最短開通時間約250ns，實際受RG和驅動回路電感限制

競品對比

總結

HN04P06B代表了國產功率半導體在通用MOSFET領域的成熟水平。其80mΩ級導通電阻、4A電流能力與SOT-23緊湊封裝的組合，在以下場景展現獨特價值：

設計警示：需特別關注SOT-23封裝的熱限制，持續大電流應用建議進行詳細熱仿真或選擇更大封裝（如SOT-89/TO-252）。深圳三佛科技提供技術支持，批量價格有優勢~
