FT32F030R8AT7是FMD推出的FT32F030xx系列旗艦型號，采用LQFP64封裝，主打"進口替代+成本優化"路線。該芯片基于ARM Cortex-M0內核，在保持與STM32F030R8引腳兼容的同時，提供了更寬的工作電壓范圍和增強的模擬外設。
| 區域 | 地址范圍 | 用途 |
|---|---|---|
| Flash主存儲區 | 0x0800 0000 - 0x0800 FFFF | 64KB用戶程序 |
| 系統存儲區 | 0x1FFF E800 - 0x1FFF F7FF | 4KB Bootloader |
| 選項字節 | 0x1FFF F800 - 0x1FFF F9FF | 配置/保護設置 |
| SRAM | 0x2000 0000 - 0x2000 1FFF | 8KB數據 |
| 外設寄存器 | 0x4000 0000 - 0x4800 17FF | 所有外設 |

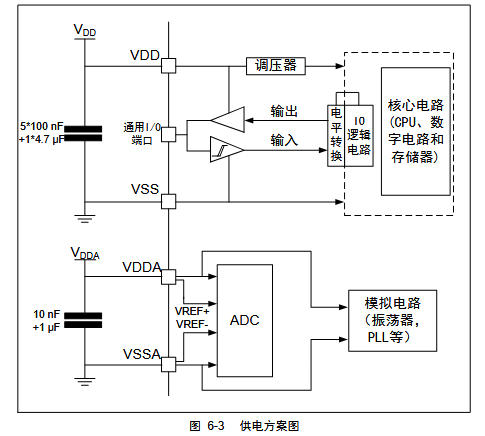

外部輸入 VDD=2.0~5.5V
│
├──────────────┬──────────────┐
│ │ │
┌───▼───┐ ┌────▼────┐ ┌────▼────┐
│ VDD │ │ VDD15 │ │ VDDA │
│ (數字) │ │(1.5V LDO)│ │ (模擬) │
│ 2.0-5.5V│ │ 核心供電 │ │ =VDD │
│ │ │ (可開關) │ │ 2.0-5.5V│
└───┬────┘ └────┬────┘ └───┬────┘
│ │ │
▼ ▼ ▼
GPIO/數字 CPU/存儲器 ADC/比較器
外設邏輯 運放/RTC/PLL| 參數 | 規格 | 說明 |
|---|---|---|
| VDD工作范圍 | 2.0V - 5.5V | 支持5V直接供電，無需LDO |
| VDDA要求 | 必須=VDD | 模擬數字同電源，簡化設計 |
| 上電復位閾值 | 1.68V(下降)/1.72V(上升) | 內置POR/PDR |
| PVD檢測 | 16級可編程 | 1.61V~4.13V可調 |
根據官方電氣特性表（VDD=3.3V實測）：
| 模式 | 電流消耗 | 喚醒源 | 保持內容 |
|---|---|---|---|
| 睡眠模式 | 4.3mA (外設全開) / 1.6mA (外設關) | 任意中斷 | 全保持 |
| 停止模式-正常 | 15.5μA | EXTI/RTC/比較器 | SRAM/寄存器 |
| 停止模式-低功耗 | 5.6μA | 同上 | 同上 |
| 待機模式 | 2.2μA | WKUP/RTC/復位 | 僅備份域 |
注：待機模式下LSI和IWDG可保持運行，適合電池供電的超長待機場景。
FT32F030xx系列主要型號對比：
| 型號 | 封裝 | Flash | SRAM | GPIO | 特殊功能 | 適用場景 |
|---|---|---|---|---|---|---|
| FT32F030R8AT7 | LQFP64 | 64KB | 8KB | 55 | 全功能 | 工業控制/復雜應用 |
| FT32F030C8AT7 | LQFP48 | 64KB | 8KB | 39 | 無PC/PD口 | 通用開發 |
| FT32F030K8AT7 | LQFP32 | 64KB | 8KB | 25 | 精簡引腳 | 小型設備 |
| FT32F030F6AP7 | TSSOP20 | 32KB | 4KB | 15 | 最小封裝 | 極簡應用 |
| FT32F032K8BU7 | QFN32 | 64KB | 8KB | 28 | 觸摸+運放 | 家電面板 |
| 項目 | STM32F030R8 | FT32F030R8AT7 | 注意事項 |
|---|---|---|---|
| 供電電壓 | 2.4-3.6V | 2.0-5.5V | 可直接用5V供電 |
| ADC基準 | VDDA | 內部2.5V可選 | 多一種選擇 |
| 運放 | 無 | 有 | 可省外部運放 |
| 觸摸 | 無 | 24通道 | 可直接驅動按鍵 |
| HSI精度 | ±1% @25℃ | ±1% | 相當 |
| 待機電流 | 2.5μA | 2.2μA | 更優 |
VDDA必須與VDD同電位，不可單獨供電其他電壓
PA8/PB12在QFN32封裝中內部短接，同時輸出時需保持電平一致
LED驅動引腳（PA8-10, PA13-15, PB0-7）支持45mA灌電流，可直接驅動數碼管
上電后建議執行ADC校準，以消除內部失調
深圳三佛科技提供技術支持，批量價格有優勢~如需要選購可以咨詢店鋪客服：https://detail.1688.com/offer/963414107933.html?spm=a26286.8251493.description.2.221425b2HY71ZN
FT32F030R8AT7作為國產32位MCU的代表作，在保持與STM32F030生態兼容的基礎上，通過5V耐壓、增強模擬外設、超低待機功耗三大差異化特性，為消費電子、工業控制、家電面板等場景提供了高性價比的替代方案。其LQFP64封裝和55個GPIO的豐富資源，特別適合需要多路傳感器采集和觸摸按鍵的復雜應用。
