MP6908是MPS（Monolithic Power Systems）推出的經典副邊同步整流芯片，廣泛應用于反激式電源的次級整流。但隨著國產半導體崛起，工程師們面臨幾個現實問題：

• 供貨周期長：進口芯片交期不穩定，項目進度難把控
• 成本壓力大：MPS品牌溢價明顯，量產成本敏感
• 技術支持弱：原廠FAE響應慢，調試階段效率低

芯茂微LP35119A正是針對這一痛點推出的Pin-to-Pin兼容方案，無需改板即可直接替換。

芯片定位與核心特性

LP35119A是什么？

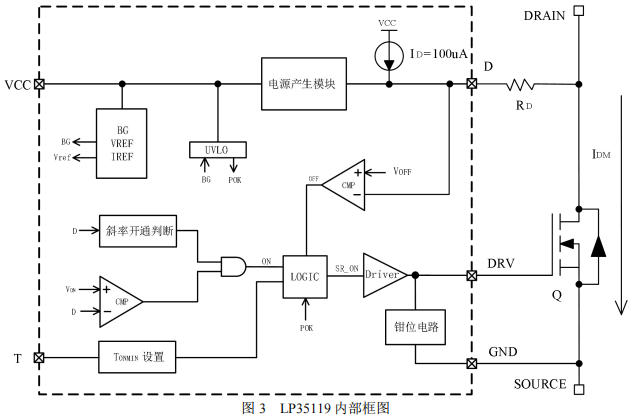

芯茂微LP35119系列的高性能版本，專為CCM/QR/DCM全模式反激電源設計，主打高耐壓、快關斷、極簡外圍。

Pin-to-Pin兼容性詳解

管腳對比（SOT23-6L）

關鍵差異點：T腳處理

這是替代時唯一需要注意的地方：

• LP35119A的T腳：固定功能，接地或懸空即可，最小導通時間固定為1.2μs
• MP6908的3腳：通常是模式選擇或同步信號輸入

替代建議：直接將T腳接地或懸空，無需額外電路。LP35119A內部已優化好全模式適配邏輯。

外圍參數調整指南

雖然可以Pin-to-Pin直接替換，但外圍器件建議按LP35119A規格優化：

1. D腳串聯電阻RD（關鍵！）

調整原因：

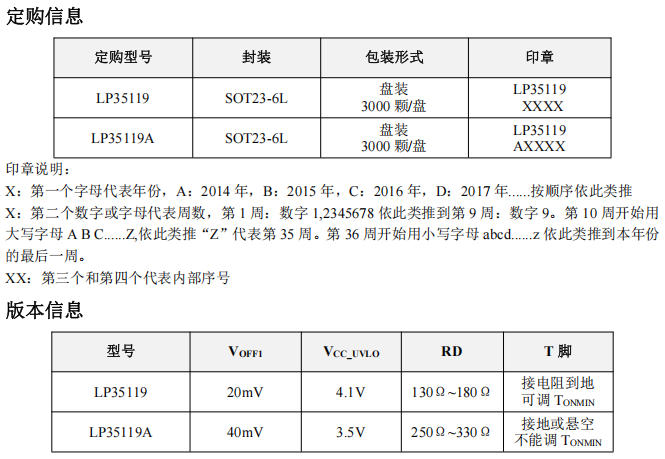

• LP35119A的關斷閾值VOFF1為40mV（LP35119為20mV）
• 更大的RD電阻可確保關斷點準確，避免CCM模式下提前關斷

實操建議：替代MP6908時，將原RD電阻（如有）改為330Ω左右。

2. VCC電容

• LP35119A要求：≥470nF（耐壓>25V）
• MP6908常見設計：通常1μF以上

結論：原設計VCC電容一般可直接沿用，無需改動。

性能對比實測要點

替代后建議重點驗證以下指標：

LP35119A的獨特優勢

• 專利開通判定技術：避免激磁振蕩導致的誤開通，可靠性更高
• VCC自供電：無需輔助繞組，簡化變壓器設計
• 200V高耐壓：D腳瞬態耐壓裕量更大，抗雷擊能力更強

快速替代 checklist

□ 確認封裝：SOT23-6L，管腳1:1對應
□ T腳處理：接地或懸空（推薦接地）
□ 調整RD電阻：改為280-400Ω（推薦330Ω）
□ 確認VCC電容：≥470nF，耐壓>25V
□ 重載效率測試：驗證CCM模式關斷時機
□ 輕載穩定性測試：確認無異常振蕩
□ 高低壓啟動測試：驗證VCC供電穩定性

總結

最終建議：

• 緊急替代：直接替換，T腳接地，RD改為330Ω，快速驗證
• 全新設計：充分利用LP35119A的200V耐壓優勢，優化變壓器匝比
• 大規模量產：建議與芯茂微確認批次一致性，建立安全庫存

LP35119A不是簡單的"山寨品"，而是在兼容基礎上針對國產電源市場需求做的針對性優化——更高的耐壓、更可靠的開通判定、更簡化的外圍，這些特性使其成為MP6908的有力替代者。
