在電子設備的設計和開發過程中，選擇合適的電源方案是至關重要的。電源方案主要分為隔離電源和非隔離電源兩大類，它們各自有著不同的特性和應用場景。本文將探討隔離電源與非隔離電源的區別、各自的優缺點以及在選型時需要考慮的因素。

隔離電源與非隔離電源的概念

隔離電源指的是輸入回路和輸出回路之間沒有直接的電氣連接，輸入和輸出之間是絕緣的高阻態，沒有電流回路。而非隔離電源則是輸入和輸出之間有直接的電流回路，例如，輸入和輸出之間是共地的。

隔離電源方案選型

隔離電源因其安全性和穩定性，在某些應用中是首選。以下是隔離電源的一些優勢和應用場景：

安全性：隔離電源能夠消除接地故障引起的電擊風險，減少觸電事故的發生。
噪音抑制：由于隔離電源的輸出端與輸入端完全隔離，它能夠有效地抑制電磁干擾和噪音。
應用場景：涉及可能觸電的場合，如從電網取電轉成低壓直流的場合，需用隔離的AC-DC電源。

非隔離電源方案選型

非隔離電源以其簡潔高效的特點，在某些應用中也非常受歡迎。以下是非隔離電源的一些優勢和應用場景：

體積小巧：非隔離電源由于無需使用變壓器等隔離元件，因此體積小巧，占據空間較少。
成本低廉：非隔離電源的設計相對簡單，所需元器件較少，因而成本較低。
應用場景：電路板內的IC或部分電路供電，從性價比和體積出發，優先選用非隔離的方案。

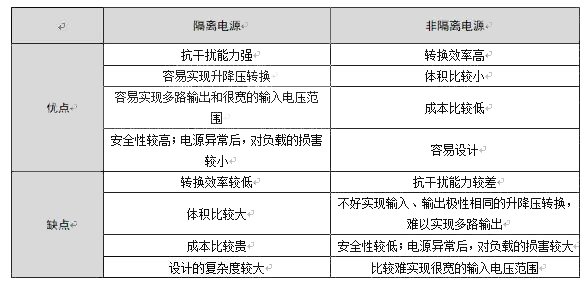

隔離與非隔離電源的優缺點對比

隔離電源：
        優點：高安全性、高可靠性、良好的噪音抑制能力。
        缺點：成本較高、效率相對較低、體積較大。

非隔離電源
    優點：高效率、體積小、成本低。
    缺點：安全性較低、抗干擾能力較差。

結論

在進行電源方案選型時，需要根據具體的應用需求和環境來決定是選擇隔離電源還是非隔離電源。如果安全性和穩定性是首要考慮的因素，隔離電源是更好的選擇。而如果成本和體積是主要考量，非隔離電源可能更加合適。了解隔離與非隔離電源的優缺點及應用設計，可以幫助工程師根據實際需求選擇最適合的電源方案，從而達到最佳的性能和經濟效益。
