AIP8P005B是一款由中微愛芯生產的1K OTP ROM的I/O型8位微控制器，以其高性能和低功耗特性，廣泛應用于小家電領域。該芯片具有良好的內部高速RC振蕩和高抗干擾性能，能夠滿足多種嵌入式應用需求。

AIP8P005B技術規格

以下是AIP8P005B的主要技術規格：

存儲器配置

    ROM：1K*16位OTP ROM
    RAM：48字節

I/O引腳配置

    輸入輸出雙向端口：P0、P1、P2、P5
    單向輸入引腳：P1.1
    可編程的漏極開路引腳：P1.0
    具有喚醒功能端口：P0、P1電平變化觸發
    內置上拉電阻端口：P0、P1、P2、P5
    外部中斷引腳：P0.0，由寄存器PEDGE控制，觸發方式為上升沿或下降沿

工作電壓與溫度

    工作電壓：2.4V~5.5V
    工作溫度：-40℃至+85℃

定時器/計數器

    兩個8位定時/計數器

中斷源

    3個中斷源

雙時鐘系統

    普通模式：高、低速時鐘同時工作
    低速模式：只有低速時鐘工作
    睡眠模式：高、低速時鐘都停止工作
    綠色模式：由T0周期性的喚醒

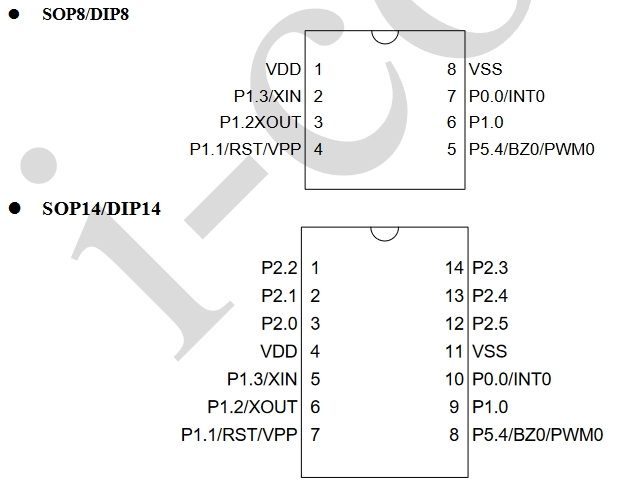

封裝形式

    DIP8/SOP8/DIP14/SOP14

復位方式

AiP8P005B支持多種復位方式，包括上電復位、看門狗復位、掉電復位以及外部復位（僅在外部復位引腳處于使能狀態）。

AIP8P005B內部電路圖

AIP8P005B的內部結構主要包括以下幾個部分：

    CPU核心：負責執行指令和控制微控制器的操作。
    存儲器：包括1K的OTP ROM和48字節的RAM，用于存儲程序和數據。
    I/O端口：提供多個雙向I/O端口，用于與外部設備進行數據交換。
    定時器/計數器：用于提供定時和計數功能，適用于各種定時相關的應用。
    中斷系統：允許微控制器響應外部和內部事件。
    振蕩器：內部高速RC振蕩器，為微控制器提供時鐘信號。
    復位電路：確保微控制器在各種復位條件下能夠正確重啟。

結論

AIP8P005B以其豐富的功能和靈活的配置，成為了小家電領域和其他嵌入式應用的理想選擇。其技術規格和內部電路設計使其能夠在多種工作環境中穩定運行，滿足不同應用的需求。
