LP15R045S是一款由深圳芯茂微電子有限公司（Shenzhen Xinmao Microelectronics Co., Ltd）設計生產的高性能副邊同步整流芯片。這款芯片集成了同步整流MOS，特別適用于隔離型的同步整流應用，尤其適合于對高效率有需求的充電器場合。以下LP15R045S的技術規格和電路圖的詳細介紹。

LP15R045S技術規格

封裝類型：LP15R045S采用SOP7封裝，這是一種常見的表面貼裝封裝形式，便于自動化裝配和集成。

工作電流：在正常工作條件下，LP15R045S的工作電流為260μA，這有助于降低整體系統的功耗。

供電電壓：該芯片的供電電壓為5.2V，確保了芯片在各種條件下的穩定運行。

存儲和工作溫度：LP15R045S的存儲溫度范圍為-55℃至+150℃，工作溫度范圍為-40℃至+150℃，使其適用于廣泛的環境條件。

集成特性：LP15R045S集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾技術，增強了芯片的可靠性和穩定性。

工作模式：該芯片兼容DCM（斷續電流模式）、BCM（邊界連續模式）、QR（準諧振）和CCM（連續電流模式）等多種工作模式，提供了設計的靈活性。

專利技術：LP15R045S采用專利的整流管開通技術和周期追蹤技術，有效避免了因激磁振蕩引起的驅動芯片誤動作以及在CCM工作條件下純電壓判定的關斷延遲造成的效率損失。

LP15R045S電路圖和應用

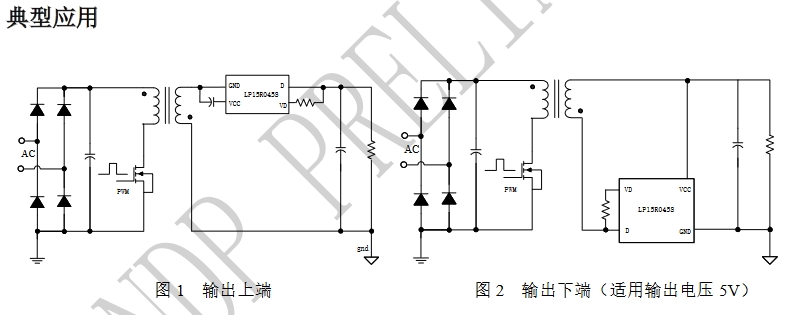

LP15R045S的典型應用電路包括輸出上端和輸出下端兩種配置，適用于不同的設計需求。在輸出上端配置中，LP15R045S通過VCC腳接收電源，D腳連接同步整流管的漏極，GND腳連接芯片地和同步整流管的源極，VD腳則用于芯片高壓供電以及信號檢測。

在設計PCB時，應遵循以下指南以確保最佳性能：

    主功率回路走線要短粗，以減少電阻和電磁干擾。
    VCC的旁路電容需要緊靠芯片VCC管腳和GND管腳，以確保穩定的電源供應。
    當VCC接輸出電壓正端供電時，VCC和GND要盡量靠近輸出電容的兩端，以減少電壓降和噪聲。
    增加D引腳的鋪銅面積以提高芯片散熱，從而提高可靠性和效率。

結論

LP15R045S以其高性能、集成度高和廣泛的應用兼容性，成為了充電器和適配器同步整流的理想選擇。其專利技術和多種保護功能，使其在提供高效率的同時，也確保了系統的穩定性和安全性。無論是在設計新的充電器解決方案，還是在尋求現有產品的升級，LP15R045S都是一個值得考慮的選項。
