在現代電子設備中，充電器作為必不可少的配件之一，其性能和效率直接影響到設備的充電速度和使用壽命。LP3669A是一款專為5V 500mA輸出設計的電源芯片，以其高效、穩定和集成度高的特點，在充電器方案中占據重要地位。本文將深入探討LP3669A電源芯片的優勢以及基于該芯片的電路方案設計。

LP3669A電源芯片優勢

高性能隔離型適配器和充電器的自供電原邊反饋控制芯片：LP3669A能夠通過檢測變壓器原邊的電流和電壓實現恒流和恒壓功能，內置環路穩定性補償，可以省略TL431、光電耦合器以及輔助繞組供電。

極低的待機功耗，滿足六級能效：LP3669A的極低待機功耗使其滿足當前對能效要求極高的市場標準。

谷底開通機制，提升系統效率：采用谷底導通技術，提升恒壓效率，降低能耗。

專利的電流驅動，降低溫升：特有的電流驅動技術有助于降低芯片在工作時的溫度，提高可靠性。

特有隨機抖頻，改善EMI：LP3669A采用特有的隨機抖頻技術，優化EMI特性，減少電磁干擾。

高精度的恒壓恒流控制：LP3669A能夠實現高精度的恒壓恒流控制，保證充電器的輸出穩定。

特有的輸出線損補償技術：通過設定FB上的電阻值來調節輸出線纜補償值，有效補償輸出電流在輸出線上的損耗壓降。

LP3669A充電器方案實物圖

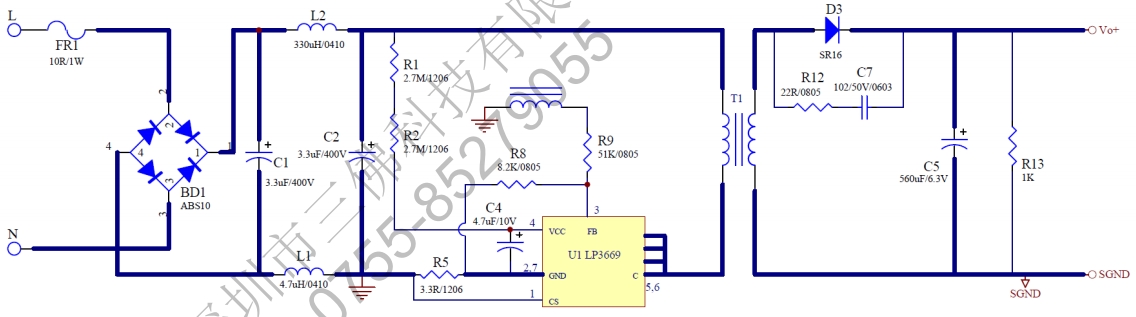

基于LP3669A的5V 500mA充電器電路方案

電路設計：LP3669A適用于雙繞組原邊反饋控制，系統工作于斷續模式，適用于充電器和適配器以及其他輔助類電源。LP3669A采用特有的輸出線損補償技術，可以有效的補償輸出電流在輸出線上的損耗壓降；恒壓時，采用谷底導通技術，提升恒壓效率。

恒流控制與輸出電流設置：LP3669A逐周期檢測電感的峰值電流，通過設定外部的限流電阻和變壓器原副邊匝比來實現恒流輸出功能。輸出電流計算方法為：IO=14×IPPK×NPNSIO=41×IPPK×NSNP，其中，NPNP 是變壓器主級的匝數，NSNS 是變壓器次級的匝數，IPPKIPPK 是主級側的峰值電流。

恒壓控制與輸出電壓設置：LP3669A通過分壓電阻采樣反激電壓，電阻分壓后得到的電壓與內部基準比較形成閉環后，來恒定輸出電壓VoVo。VO=1.2×(RFBL+RFBH)RFBL×NS×NPVO=RFBL1.2×(RFBL+RFBH)×NS×NP，其中，RFBLRFBL 是FB下拉電阻，RFBHRFBH 是FB上拉電阻。

保護功能：LP3669A集成了多種保護功能，包括VCC鉗位/欠壓保護，輸出短路保護，過溫保護等，確保充電器在各種異常情況下的安全運行。

結論

LP3669A電源芯片以其高效、穩定和集成度高的特點，成為5V 500mA輸出充電器方案的理想選擇。通過深入理解LP3669A的優勢和電路方案設計，工程師可以設計出性能優異、安全可靠的充電器產品，滿足市場對高效能充電器的需求。
