FT8440A-RT是一款高性能、高精度、低成本的非隔離Buck功率變換器，它在電源管理領域中扮演著重要角色。這款芯片集成了電流模PWM控制器和高壓功率開關管，提供了優越的動態響應和高精度的輸出電壓。

FT8440A-RT技術規格

FT8440A-RT的技術規格包括：

    輸入電壓范圍：全電壓輸入范圍為90Vac至264Vac，50/60Hz，這使得它能夠適應不同的電源環境。
    效率：在115Vac和230Vac的滿載條件下，效率高達76%以上，滿足了六級能效標準。
    待機功耗：在230V電壓下，假負載為5.1K時，待機功耗為43mW；假負載為100K時，待機功耗低于20mW。
    輸出紋波：在90V至264V的輸入電壓范圍內，輸出紋波峰峰值(Vripple p-p)不超過150mV。
    恒壓精度：高精度的內部分壓電阻和參考電壓，以及穩定的閉環反饋，確保了±3%的恒壓精度。

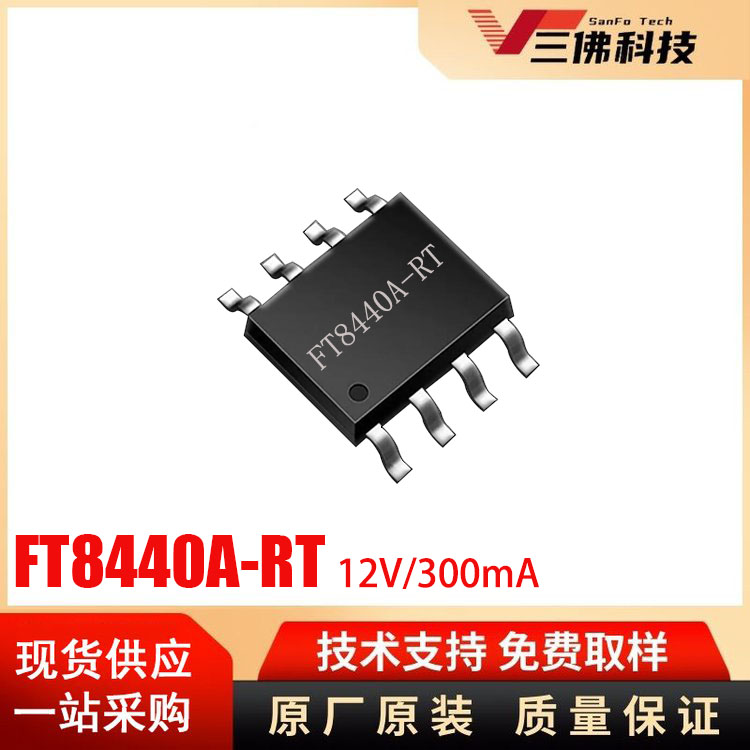

    封裝：提供SOP8和DIP7封裝形式，便于集成到各種應用中。

FT8440A-RT典型應用圖

FT8440A-RT的應用圖展示了其在非隔離Buck變換器中的應用。該芯片通過內置的高壓啟動電路、高壓功率MOSFET開關以及電流采樣電阻，減少了外部元器件，簡化了系統設計。其內置的頻率抖動和軟驅動設計有效提高了電磁干擾(EMI)性能。

FT8440A-RT保護功能

FT8440A-RT具備多種保護功能，包括：

    欠壓鎖定(UVL)：防止在電壓過低時啟動。
    過壓保護(OVP)：避免輸出電壓過高。
    過溫保護(OTP)：在芯片溫度過高時停止工作，防止損壞。
    逐周期過流保護(OCP)：限制電流，防止過載。
    輸出短路保護(SCP)：在輸出短路時保護芯片。

FT8440A-RT典型應用

FT8440A-RT適用于多種應用場景，包括但不限于：

    LED驅動電源
    家用電器電源
    工業控制電源
    便攜式設備充電器

結論

FT8440A-RT以其卓越的性能和全面的保護功能，為設計者提供了一個可靠、高效的電源管理解決方案。無論是在消費電子還是工業應用中，這款芯片都能滿足高效率和高可靠性的需求。
