在現代電子設備中，電源管理IC扮演著至關重要的角色，它們負責調節和分配電源，確保設備穩定運行。BP2522x系列是一系列高效的電源管理IC，廣泛應用于各種電源轉換場景。本文將詳細介紹BP2522x系列的型號特點以及12V和24V輸出的典型應用電路。
BP2522x系列包括以下型號：
BP2522B：具有17毫歐（mΩ）的導通電阻（Rds(ON)）和500伏特（V）的漏源電壓（BVDSS）。
BP2522CH：具有16毫歐（mΩ）的導通電阻和650伏特（V）的漏源電壓。
BP2522D：具有9毫歐（mΩ）的導通電阻和500伏特（V）的漏源電壓。
BP2522F：具有5.6毫歐（mΩ）的導通電阻和500伏特（V）的漏源電壓。
這些型號均采用SOT33-5A封裝，適用于不同的電流和電壓需求。

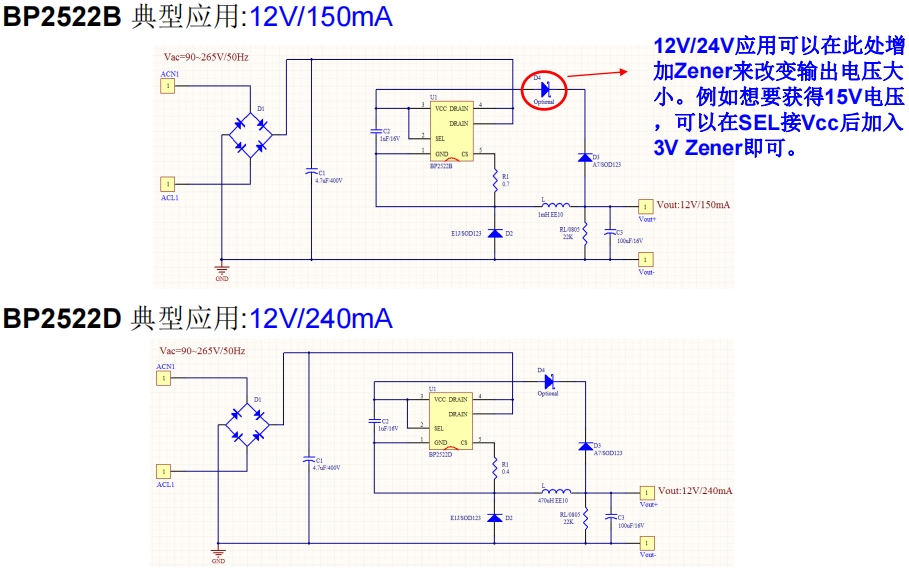

以BP2522B為例，其在12V輸出應用中的典型電路設計如下：
輸入電壓范圍：90-265V，50Hz。
輸出電流：150mA。
電路組成：包括整流橋、濾波電容、BP2522B芯片、光耦合器、穩壓二極管等。
特色：通過在SEL引腳接入Vcc后加入3V穩壓二極管，可以調整輸出電壓至15V。
以BP2522D為例，其在24V輸出應用中的典型電路設計如下：
輸入電壓范圍：90-265V，50Hz。
輸出電流：140mA和220mA兩種配置。
電路組成：與12V輸出類似，但根據輸出電流的不同，可能需要調整部分元件參數。
高效率：低導通電阻設計，減少了能量損耗，提高了電源轉換效率。
寬輸入電壓范圍：能夠適應不同的電源輸入條件，增強了電路的適應性。
靈活的輸出電壓調整：通過簡單的電路調整，可以實現不同電壓的輸出，增加了設計的靈活性。
封裝緊湊：SOT33-5A封裝使得IC占用空間小，適合空間受限的應用場景。
BP2522x系列電源管理IC以其高效率、寬輸入電壓范圍和靈活的輸出電壓調整等特點，在電源轉換領域展現出廣泛的應用前景。通過典型的12V和24V輸出應用電路，設計者可以根據不同的需求選擇合適的型號，實現高效、穩定的電源管理。隨著電子設備對電源管理要求的不斷提高，BP2522x系列IC將繼續在電源設計中發揮重要作用。
