48W電源解決方案廣泛應用于各種電子設備，如LED照明、小型家電和消費電子產品。合封MOS技術，即集成了MOSFET和驅動電路的電源管理芯片，因其高效率、小體積和易于設計的特點，成為實現48W電源解決方案的理想選擇。

合封MOS技術的優勢

合封MOS技術在48W電源解決方案中具有以下優勢：

    高效率：合封MOS芯片通過集成MOSFET和驅動電路，減少了外部元件數量，降低了導通電阻，從而提高了電源轉換效率。

    小體積：由于集成度高，合封MOS芯片可以減少電路板空間占用，使得電源設計更加緊湊。

    易于設計：合封MOS芯片通常具有簡化的外圍電路設計，降低了設計復雜度，縮短了產品開發周期。

    高可靠性：集成的MOSFET和驅動電路經過優化設計，提高了電源系統的穩定性和可靠性。

48W電源方案的芯片選擇

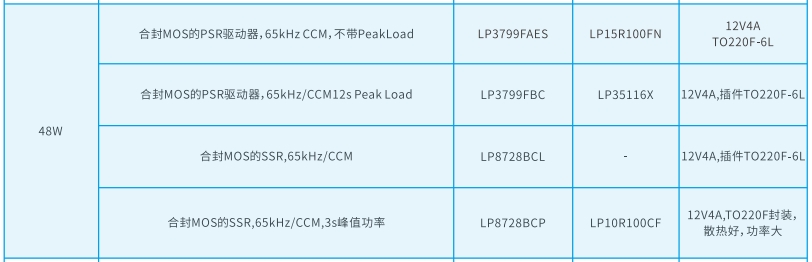

針對48W電源解決方案，以下是一些推薦的合封MOS芯片：

    LP3799FAES：適用于65kHz連續導通模式（CCM）的PSR驅動器，不帶峰值負載功能。搭配LP15R100FN，提供12V4A的輸出能力。

    LP3799FBC：適用于65kHz/CCM的PSR驅動器，支持12秒峰值負載。與LP35116X配合，同樣提供12V4A的輸出。

    LP8728BCL：適用于65kHz/CCM的SSR（同步整流）驅動器，提供高效率和良好的熱性能。

    LP8728BCP：適用于65kHz/CCM的SSR驅動器，支持3秒峰值功率，與LP10R100CF搭配，提供12V4A的輸出，具有優秀的散熱性能和高功率輸出能力。

應用場景分析

48W合封MOS電源解決方案適用于以下場景：

    LED照明：高效率和高功率輸出能力，適合LED燈的驅動，提供穩定且節能的照明解決方案。

    小型家電：如咖啡機、榨汁機等，需要穩定且高效的電源供應，合封MOS技術能夠滿足這些需求。

    消費電子產品：如藍牙音箱、游戲手柄等，合封MOS技術提供的緊湊設計和高效率，有助于提升產品性能和用戶體驗。

結論

48W電源解決方案在現代電子設備中扮演著重要角色，而合封MOS技術憑借其高效率、小體積和易于設計的特點，成為實現這些解決方案的理想選擇。通過精心選擇芯片和優化設計，合封MOS技術能夠為各種應用場景提供穩定、高效且可靠的電源供應。隨著電子技術的不斷發展，合封MOS技術將在電源設計領域發揮更加重要的作用，推動電源效率和性能的持續提升。
