FFC軟排線的導體規格怎么分類？
- 作者: 陳中強
- 來源: 康爾美FFC排線
- 日期 : 2020-06-12
導體也叫銅線，是FFC軟排線的核心，ffc軟排線的核心功能是傳遞電子信號，所以銅線是核心組成部分。ffc扁平排線是含銅量達到99.99%的電解銅，通常在銅線外面鍍了一層錫，鍍錫層的厚度一般大于1U，鍍錫層的目的是為了讓ffc排線導體在空氣中更抗氧化，鍍錫層太薄不行，容易露出里面的銅，會讓ffc軟排線兩端的銅線暴露于空氣中，鍍錫層太厚，既是浪費，也增加了成本，根本還沒必要。畢竟裸銅線的導電性比鍍錫銅線要好，使ffc柔性排線的導體通過電流要大。

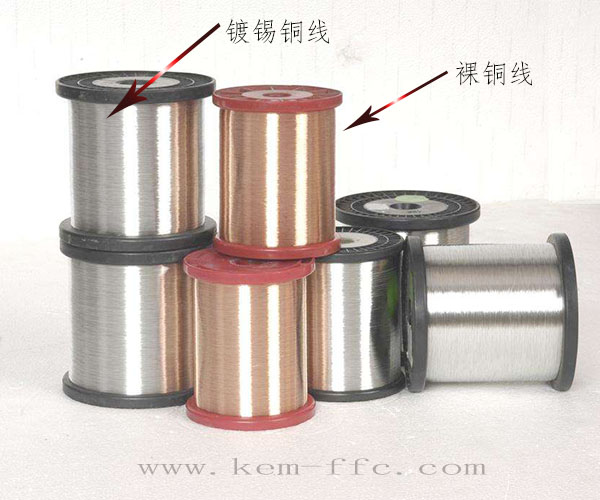

那么鍍錫銅線與裸銅線到底哪個更適合做ffc軟排線的導體呢？裸銅線就是用含銅量為99.99%純銅桿拉絲而成的銅線，質料單一，表里全部為銅金屬，外觀看上去為暗紅色。物理特性上，裸銅線材質柔軟，導電性優

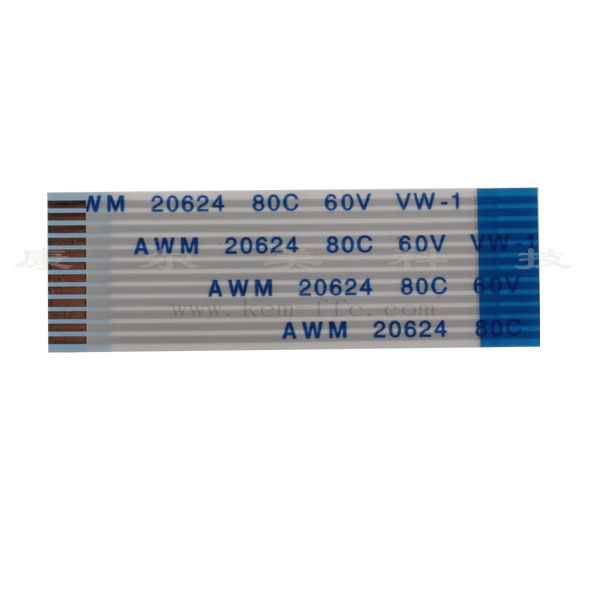

良。鍍錫銅線的工藝比裸銅線稍稍復雜，將純銅桿拉絲后再用熱鍍錫工藝在銅絲表面鍍上薄薄的一層錫就成了鍍錫銅線。這種ffc扁平線外觀為銀色，因為錫是銀色金屬的緣故。鍍錫銅線材質也很柔軟，只是相對裸銅線來說稍差些，畢竟錫層是很薄的，與裸銅線相比，其耐蝕性、抗氧化性能更強，可大大延長ffc扁平排線的使用壽命。
FFC軟排線的導體是什么形狀的呢？顧名思義就是扁平的。按照行業最常規做的三種間距的排線，我來對的ffc扁平排線原料導體做一個簡單的歸納。
1）0.5mm間距的ffc軟排線所用的導體規格：厚*寬/mm：
0.035*0.3、0.035*0.32、0.05*0.3；0.05*0.32
2）1.0mm間距的ffc軟排線所用的導體規格：厚*寬/mm：
0.035*0.65、0.05*0.65、0.1*0.65、0.05*0.5
3）1.25mm間距的ffc軟排線所用的導體規格：厚*寬/mm：
0.05*0.8、0.1*0.8
綜合上面可以看出，隨著ffc排線的間距增大，其對應的銅線的寬度也變大，單根導體更粗，電阻越小，能承受得電流更大。若想進一步了解ffc排線的單根導體通過電流，可點擊http://www.lyxmj.com/news_view_234.html查看。
那么鍍錫銅線與裸銅線到底哪個更適合做ffc軟排線的導體呢？裸銅線就是用含銅量為99.99%純銅桿拉絲而成的銅線，質料單一，表里全部為銅金屬，外觀看上去為暗紅色。物理特性上，裸銅線材質柔軟，導電性優
1）0.5mm間距的ffc軟排線所用的導體規格：厚*寬/mm：
0.035*0.3、0.035*0.32、0.05*0.3；0.05*0.32
2）1.0mm間距的ffc軟排線所用的導體規格：厚*寬/mm：
0.035*0.65、0.05*0.65、0.1*0.65、0.05*0.5
3）1.25mm間距的ffc軟排線所用的導體規格：厚*寬/mm：
0.05*0.8、0.1*0.8
