ffc柔性扁平電纜線生產機器有哪些種類？
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2020-07-21
FFC柔性扁平電纜線生產機器有很多種類，不同種類的ffc柔性扁平電纜線生產機器對應不銅的排線生產工藝，工藝流程分：銅線壓延--貼合成型---電側---機器加工--裁切---全檢---QA---包裝---入庫---出貨。通過ffc柔性扁平電纜線生產制造工藝流程就能分析出排線廠家要用到哪些FFC排線生產機器。

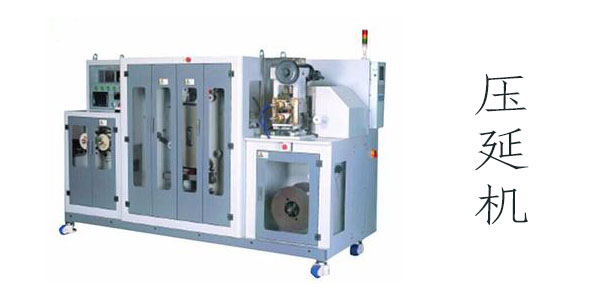

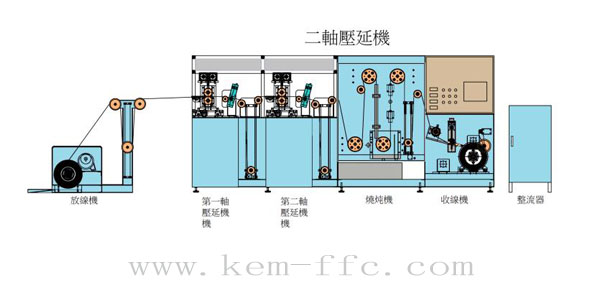

一、銅線壓延機
銅線壓延是ffc柔性扁平電纜線制造的第一環節，也是非常重要的的一個環節，排線的本質功能是信號傳輸，而銅線作為電子信號的直接載體，銅線的好壞直接關系到是否能達標。銅線壓延機可以將手指一樣粗的銅線拉絲成0.035*0.3、0.035*0.65、0.05*0.8、0.1*0.8等不同規格的銅線，理論上，只要目標導體寬/厚 ≤25，通過導體壓延機可以加工出符合需求的導體規格。

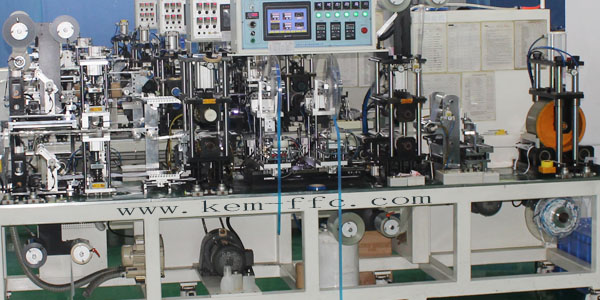

二、貼合成型機
簡單說就是一種將ffc柔性扁平電纜線膠膜與導體在高溫輪下壓合而成的整卷排線的一種設備，目前比較有國內生產設備廠家技術相當成熟了，相比之前，現在得貼合機操作起來容易多了，各種伺服反饋系統都能有力保證在作業時對產品的精度調控。
三、裁切機
裁切領域，我司都是用高速裁切機，效率高，速度快。常規300mm以內的排線每小時能裁切10W條。
四、自動加工設備
隨著人工成本的增加、以及機器設備技術的日新月異，之前很多僅靠手工加工的工藝都可以用機器來取代，除了一些特殊的ffc柔性扁平電纜線加工工序還需要人工，比如半米以上ffc柔性扁平電纜線環包鋁箔、環包導電布等，還不能用機器取代作業。但是，若只需要單面貼或雙面貼膠的工序完全可以用自動貼膠機取代人工作業，當然折線、線身畫線、線端沖邊、線身分條、線身噴字符等工序，都有對應的自動化機器取代人工。
總的來說，ffc柔性扁平電纜線生產機器應用工序會越來越廣、應用廠家會越來越普遍，這也將有力的提高ffc排線生產的整個行業的效率。
