FFC排線之沖孔不良識別與分析
- 作者: 陳中強
- 來源: 鑫美特ffc排線
- 日期 : 2021-05-06
FFC排線在制作過程中，不良品的產生是不可避免，深圳市鑫美特電子作為一家專業生產ffc軟排線廠家，提供給用戶的ffc排線必須保證合理率達到0.3%。那么在制程管控中就要特別嚴格，擁有有一套完善的不良品識別工具與作業方法。

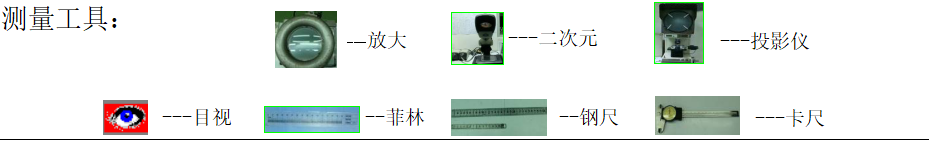

在識別ffc扁平排線的作業中，大概會用到如下幾種檢測工具：眼睛、放大鏡、二次元、投影儀、菲林尺、鋼尺、卡尺、千分尺等等。
常見ffc排線不良品癥狀如下，讓我們一起來辨別并分析產生原因及補救措施。
（1）FFC排線之沖孔不良癥狀。
線口部位任意一端上下層膠紙前后錯開尺寸超出規格為NG：
焊接型產品(E/G型)0.5mm Max （最大），即上下膠膜在金手指處上下錯位距離不超過0.5mm。
接插型產品(C/D型)1.0mm Max（最大），即上下膠膜在金手指處上下錯位距離不超過1.0mm。
（2）FFC排線之沖孔不良產生原因
1°FFC排線在貼合成型過程中，由于相關因素（比如膠膜靜電）導致ffc排線上下膠膜在貼合過程中前進的速度出現輕微的變化，就會導致上下膠膜孔對不正，從而出現ffc排線上下膠膜出現高度差。
2°還有可能只有ffc排線上下膠膜張緊輪的張力調整不同也會造成沖孔寬度不一致。
（3）FFC排線之沖孔不良改善措施
1°對ffc排線原材料膠膜的溫濕度管控要到位，一般倉庫溫度控制在20±8℃，濕度控制在25%~70%。車間生產ffc排線作業時，也要保證在合適的溫濕度環境中操作。盡最大可能減少膠膜靜電現象。
2°調整ffc排線上下膠膜張緊輪，確保上下膠膜前進速度一致。
在識別ffc扁平排線的作業中，大概會用到如下幾種檢測工具：眼睛、放大鏡、二次元、投影儀、菲林尺、鋼尺、卡尺、千分尺等等。
常見ffc排線不良品癥狀如下，讓我們一起來辨別并分析產生原因及補救措施。
（1）FFC排線之沖孔不良癥狀。
線口部位任意一端上下層膠紙前后錯開尺寸超出規格為NG：
焊接型產品(E/G型)0.5mm Max （最大），即上下膠膜在金手指處上下錯位距離不超過0.5mm。
接插型產品(C/D型)1.0mm Max（最大），即上下膠膜在金手指處上下錯位距離不超過1.0mm。
（2）FFC排線之沖孔不良產生原因
1°FFC排線在貼合成型過程中，由于相關因素（比如膠膜靜電）導致ffc排線上下膠膜在貼合過程中前進的速度出現輕微的變化，就會導致上下膠膜孔對不正，從而出現ffc排線上下膠膜出現高度差。
2°還有可能只有ffc排線上下膠膜張緊輪的張力調整不同也會造成沖孔寬度不一致。
（3）FFC排線之沖孔不良改善措施
1°對ffc排線原材料膠膜的溫濕度管控要到位，一般倉庫溫度控制在20±8℃，濕度控制在25%~70%。車間生產ffc排線作業時，也要保證在合適的溫濕度環境中操作。盡最大可能減少膠膜靜電現象。
2°調整ffc排線上下膠膜張緊輪，確保上下膠膜前進速度一致。
