不同材質制造的lvds 屏線傳輸數率對比
- 作者: 阿勇
- 來源: 鑫美特FFC排線
- 日期 : 2022-07-20
高頻電子信號一般是2.0GHZ以上的高頻信號傳輸。
高頻電子訊號在傳動時由于基本材料電阻，產生訊號強度（電壓）降低以外，還有因高頻引發的特性阻抗，導致電子訊號強度再被降低。基本電阻的衰減取決于導體材質屬性，稱為直流衰減。而電容電感的衰減取決于訊號頻率的高低，稱為交流衰減，且頻率越高衰減越嚴重。
前面我們有專文不同長度lvds屏線的傳輸數率及信號衰減程度深度剖析詳細介紹了lvds屏線越長，訊號衰減越嚴重。那么隨著4K視頻信號走入千家萬戶，我們是否ffc排線制造企業是否開發出合適的lvds排線來傳輸4K信號呢？4K信號按照60HZ的刷新率來說，需要lvds屏線能達到6Gbps的傳輸數率。需求是促進生產的源動力，下面我們以一米長的lvds屏線來介紹不同材質所制造出的排線傳輸數率到底多大？

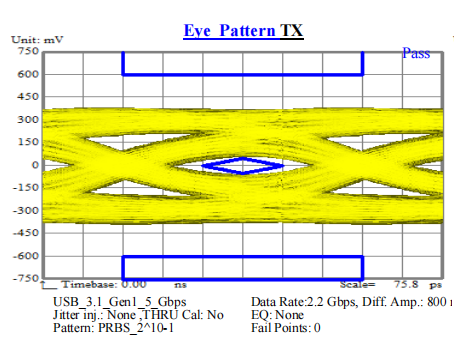

一.常規熱熔膠膜單面貼吸波材lvds屏線傳輸數率只能達到2.0G。

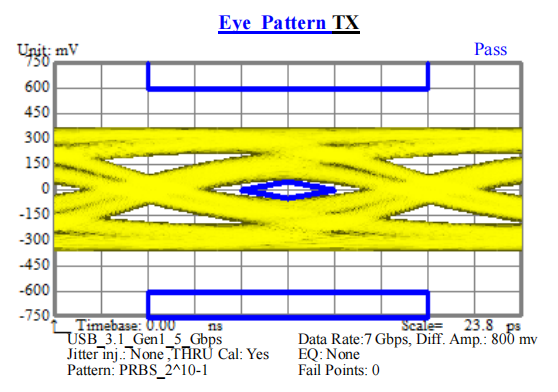

二.單面高頻膜+單面一體材lvds屏線傳輸數率只能達到7.0G。

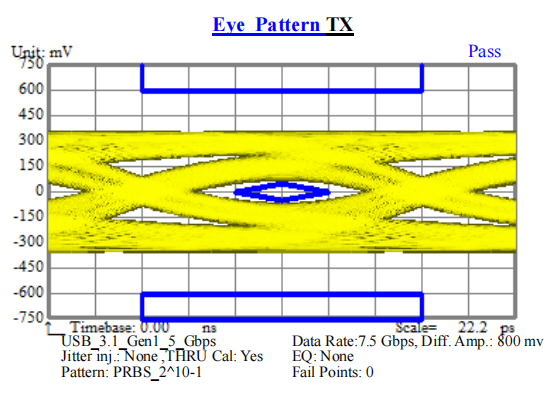

三.雙面高頻一體材lvds屏線傳輸數率只能達到7.5G。

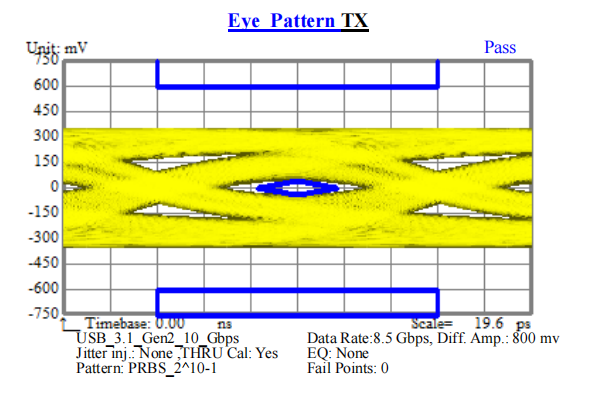

四.雙面超高頻一體材lvds屏線傳輸數率只能達到8.5G。
從上述例子可以看出，都是一米長的lvds屏線，普通膜與高頻膜/高頻一體材/超高頻一體材做出的排線傳輸數率相差很大。原因在那里呢？
高頻信號傳輸材料（高頻膜/高頻一體材/超高頻一體材）主要指的是低介電、低損耗類的介質材料，包括絕緣膠膜和屏蔽材料。信號在低介電、低損耗類型的材料中傳輸，受頻率的影響較小。傳統的聚酯、聚氨酯、丙烯酸類型材料，介電系數高、介電損耗大，信號在高頻條件下，衰減急劇增加。難以滿足高速傳輸的要求。

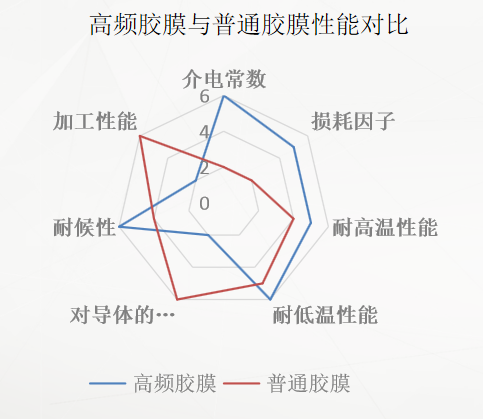

高頻膠膜與普通膠膜性能對比如下圖：
為滿足大尺寸教育電視、4K超清液晶電視的高速信號傳輸要求，1000-1500mmFFC線材信號傳輸速率要求達到4.2Gbps以上。 我們協同上游材料商合作開發了低介電屏蔽與低介電熱熔膠結合的高頻一體材料。信號傳輸速率可以滿足1000mm 7.5G-10G傳輸 速率要求。
因此，回到此文開頭問題，1米長的lvds屏線可以傳輸4K信號嗎？答案是肯定的，不過要采購高頻傳輸材料定制。鑫美特電子lvds屏線智造專家，您值得信賴。
高頻電子訊號在傳動時由于基本材料電阻，產生訊號強度（電壓）降低以外，還有因高頻引發的特性阻抗，導致電子訊號強度再被降低。基本電阻的衰減取決于導體材質屬性，稱為直流衰減。而電容電感的衰減取決于訊號頻率的高低，稱為交流衰減，且頻率越高衰減越嚴重。
前面我們有專文不同長度lvds屏線的傳輸數率及信號衰減程度深度剖析詳細介紹了lvds屏線越長，訊號衰減越嚴重。那么隨著4K視頻信號走入千家萬戶，我們是否ffc排線制造企業是否開發出合適的lvds排線來傳輸4K信號呢？4K信號按照60HZ的刷新率來說，需要lvds屏線能達到6Gbps的傳輸數率。需求是促進生產的源動力，下面我們以一米長的lvds屏線來介紹不同材質所制造出的排線傳輸數率到底多大？
一.常規熱熔膠膜單面貼吸波材lvds屏線傳輸數率只能達到2.0G。
二.單面高頻膜+單面一體材lvds屏線傳輸數率只能達到7.0G。
三.雙面高頻一體材lvds屏線傳輸數率只能達到7.5G。
四.雙面超高頻一體材lvds屏線傳輸數率只能達到8.5G。
從上述例子可以看出，都是一米長的lvds屏線，普通膜與高頻膜/高頻一體材/超高頻一體材做出的排線傳輸數率相差很大。原因在那里呢？
高頻信號傳輸材料（高頻膜/高頻一體材/超高頻一體材）主要指的是低介電、低損耗類的介質材料，包括絕緣膠膜和屏蔽材料。信號在低介電、低損耗類型的材料中傳輸，受頻率的影響較小。傳統的聚酯、聚氨酯、丙烯酸類型材料，介電系數高、介電損耗大，信號在高頻條件下，衰減急劇增加。難以滿足高速傳輸的要求。
高頻膠膜與普通膠膜性能對比如下圖：
為滿足大尺寸教育電視、4K超清液晶電視的高速信號傳輸要求，1000-1500mmFFC線材信號傳輸速率要求達到4.2Gbps以上。 我們協同上游材料商合作開發了低介電屏蔽與低介電熱熔膠結合的高頻一體材料。信號傳輸速率可以滿足1000mm 7.5G-10G傳輸 速率要求。
因此，回到此文開頭問題，1米長的lvds屏線可以傳輸4K信號嗎？答案是肯定的，不過要采購高頻傳輸材料定制。鑫美特電子lvds屏線智造專家，您值得信賴。
