在當今電子設備日益普及的時代,電源適配器作為連接電源和設備的重要橋梁,其性能直接影響到設備的使用體驗和能效表現。輝芒微推出的FT8395MBB和FT8395MDB芯片,為18W適配器待機電源提供了一種高效、低成本的解決方案,可廣泛應用于手機、路由器、機頂盒、數碼相機等設備的充電器電源。
FT8395MBB和FT8395MDB芯片采用原邊反饋控制技術,相較于傳統的副邊反饋方案,省去了光耦和TL431等元件,簡化了電路設計,降低了物料成本。芯片內置650V高壓功率MOSFET,采用PFM(脈沖頻率調制)和準諧振(QR)模式,具有優異的輸出紋波特性和容性負載起機特性,能夠滿足6級能效標準,同時有效降低音頻噪聲和EMI干擾,提升電源的性能和可靠性。

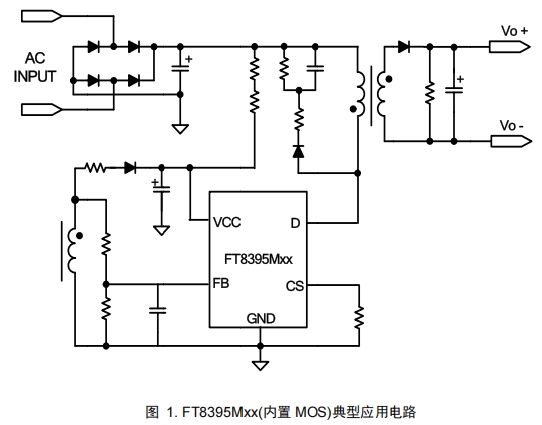

FT8395MBB和FT8395MDB的典型應用電路如圖1所示,電路結構簡潔,外圍元件少,便于設計和生產。

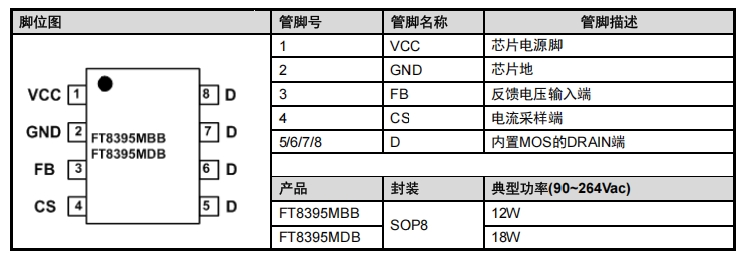

芯片的管腳定義如下:
VCC(腳1):芯片電源腳,為芯片提供工作電壓。
GND(腳2):芯片地,與電源地相連。
FB(腳3):反饋電壓輸入端,用于接收輸出電壓的反饋信號,實現恒壓控制。
CS(腳4):電流采樣端,用于檢測變壓器的原邊電流,實現恒流控制。
D(腳5/6/7/8):內置MOS的DRAIN端,連接變壓器的原邊繞組,控制能量的傳輸。

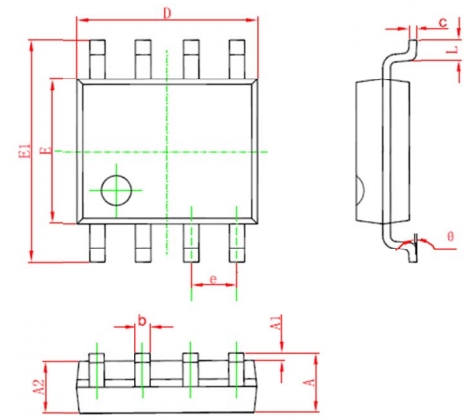

FT8395MBB和FT8395MDB在90~264Vac輸入電壓范圍內,典型功率可達18W,適用于多種功率要求的適配器電源。芯片采用SOP8封裝,封裝外形尺寸小巧,便于在緊湊的電源適配器內部進行安裝和散熱設計。封裝尺寸如下:
A:1.350~1.750mm
A1:0.100~0.250mm
A2:1.350~1.550mm
b:0.330~0.510mm
c:0.170~0.250mm
D:4.700~5.100mm
E:3.800~4.000mm
E1:5.800~6.200mm
e:1.270mm(BSC)
L:0.400~1.270mm
θ:0°~8°
FT8395MBB和FT8395MDB芯片內置了豐富的保護功能,包括逐周期峰值電流限制、VCC過壓/欠壓保護、過溫保護(OTP)、開環保護、輸出短路保護等,確保電源在異常情況下能夠快速關斷并及時重啟,有效保護電源和設備的安全。這些保護功能提高了電源的可靠性,降低了故障率,延長了電源的使用壽命。
隨著電子設備對電源性能要求的不斷提高,F(xiàn)T8395MBB和FT8395MDB芯片憑借其高效、低成本、高可靠性的特點,在適配器電源市場中具有廣闊的應用前景。它們不僅能夠滿足手機、路由器等設備的待機功耗要求,還能為機頂盒、數碼相機等提供穩定的電源支持,是電源設計工程師的理想選擇。
總之,F(xiàn)T8395MBB和FT8395MDB芯片為18W適配器待機電源提供了一種創新的解決方案,通過簡化電路設計、降低成本、提升性能和可靠性,助力電子設備實現更高效的能源利用和更優質的使用體驗。
