為什么ffc排線鍍錫銅線寬度公差都是下公差？
- 作者: 陳中強
- 來源: 鑫美特ffc排線
- 日期 : 2021-05-16
FFC排線的三大主要原材：銅線、膠膜、補強板，寬度公差都是可以走上下公差，唯獨ffc扁平銅線寬度公差實際都是走下公差，這到底是為什么呢？

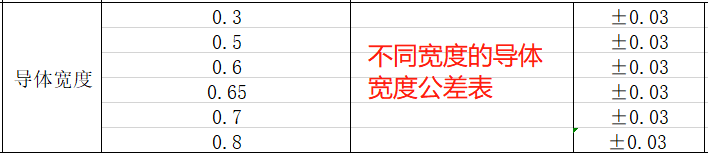

FFC排線行業規定導體（鍍錫銅線或裸銅線）寬度公差都是±0.03 ，不管ffc扁平排線的導體寬度是0.3、0.65、0.8、1.27等，它們實際上從未有寬度公差大于零的情況，以0.035*0.3這個規格的銅線舉例，每次來料我公司IQC測量寬度都是在0.28、0.29的樣子。是ffc排線的銅線供應商為了省材料，故意這樣做的嗎？
其實，真正熟悉ffc扁平排線的朋友不會有上述疑問，ffc排線導體采購是按重量來算，并不是按長度來度量的。事實上，這點微小的寬度公差對重量的影響幾乎沒有，故可以排除是ffc軟排線銅線供應商為了摳料所為。

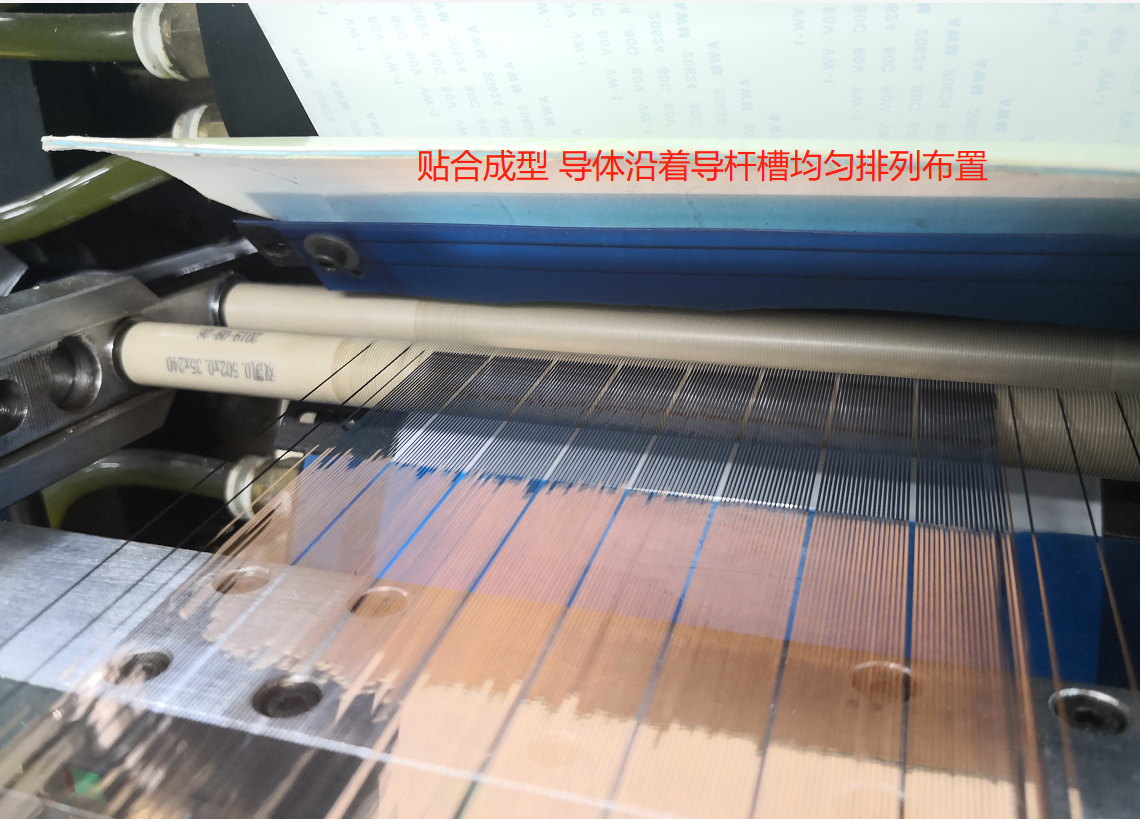

這需要從ffc軟排線的工藝制程方面分析，ffc排線導體間距通常是PH0.5、PH1.0、PH1.25、PH2.54，這幾個ffc排線間距也是包括我公司在內的ffc排線行業的比較常規的幾個間距，理論上，只要客戶朋友要求我們將ffc排線做成什么間距，ffc軟排線生產廠家就可以做成什么間距的ffc排線。FFC排線的導體間距是由導桿決定的，以PH0.5FFC排線舉例說明，假如我們要做PH0.5間距的ffc軟排線，那么我們會在ffc排線貼合成型時，裝上一套PH0.5mm的導桿，一般是兩粗輪，兩細桿，在導桿上通過加工中心自動銑出了一排非常標準且間距都為0.5mm的導線槽。即導桿上的任一個導體槽寬度是一致的，且槽隙寬度比導體寬度略微要寬一些，但是寬度差必須≤0.025mm（PH0.5的ffc排線間距公差是±0.05）。
也就是說0.5間距的導桿槽寬度W（0.3＜W＜0.325）的在0.3與0.325之間。導桿槽的寬度的上限是由ffc排線間距公差上限決定的，ffc排線的導桿槽寬度比導體寬度多出的寬度必須小于間距公差的上限的一半。
既然ffc排線貼合成型的導桿槽寬度，不能太大，那是否可以盡量小呢，繼續以上面PH0.5 ffc排線說明，可以將其導桿槽寬只做到0.3嗎？不行的，因?yàn)槿暨@樣設計ffc排線導桿槽槽寬，在進行ffc排線貼合成型時，銅線邊沿很可能會剮蹭導桿槽內壁，會引起導體變形，貼合不順暢，更嚴重的情況可能會將銅線碎末落在導桿槽里，導致ffc排線導體之間留下銅線碎屑，引起ffc排線短路。這才是ffc排線銅線供應商將銅線寬度公差一般做成下公差，從不做成出現上公差的原因。
